Kältesatz & Kältesets – Zukunftssichere Kältetechnik für jeden Bedarf

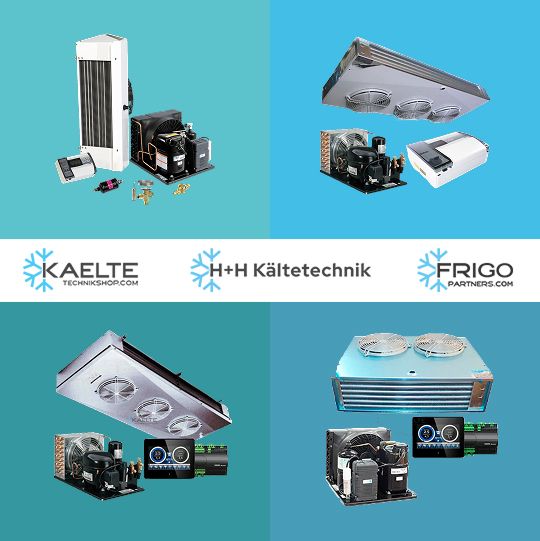

Set di raffreddamento per refrigerazione con refrigerante R452AK Il PREMIUM SET è composto da un kit di condensazione Tecumseh e da un raffreddatore ad aria ECO, appositamente progettato per la refrigerazione con refrigerante R452a. Dati tecnici: Cella: isolamento in PU da 100 mm con base. Carico: 150 kg/m² Impiego: circa il 20% della quantità di riempimento. Temperatura iniziale della merce: +10°C Tasso di ricambio dell'aria: adattato alle dimensioni del locale. Temperatura ambiente massima: +32°C Compreso nella fornitura: Kit di condensazione Tecumseh CAJN2446ZBR Evaporatore ECO EVSB-201ED Controllore del punto di raffreddamento PEGO ECP202 Doppio pressostato Danfoss KP15 Valvola di espansione termostatica Danfoss T2 + inserto ugello Vetro ottico Danfoss SGP6FN Filtro essiccatore Danfoss DML 032 Elettrovalvola Danfoss EVR 3 + bobina per elettrovalvola 2x linea di equalizzazione della pressione/tubo capillare 1/4" SAE, 1m senza maniglia della valvola Valori e vantaggi Ideale per la refrigerazione con refrigerante R452a Componenti di alta qualità di marchi noti come Tecumseh e Danfoss Sistema di refrigerazione efficiente per il range di temperatura di circa -20°C Il set di refrigerazione è la soluzione perfetta per la refrigerazione degli alimenti nella vostra cella frigorifera. Grazie ai componenti di alta qualità e al preciso controllo della refrigerazione, è possibile garantire una refrigerazione affidabile ed efficiente.

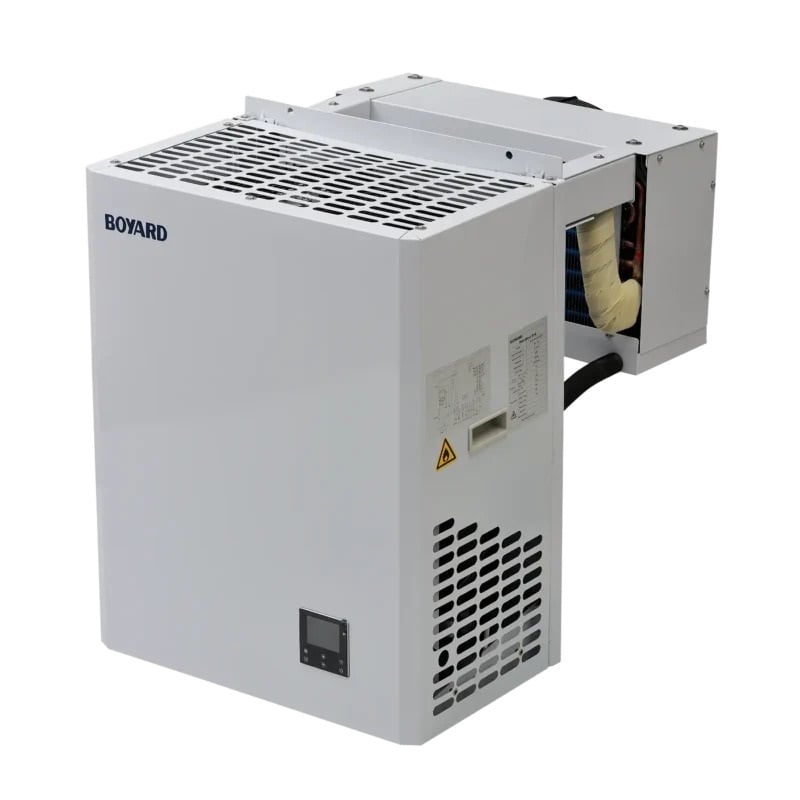

Il BYGY-010-QXD-RZPP è un'unità di raffreddamento monoblocco inverter a parete per celle di raffreddamento e surgelazione di piccole dimensioni. È progettato sia per applicazioni di freddo normale che di freddo profondo ed è quindi adatto a temperature intorno a +2 C e per applicazioni a bassa temperatura intorno a &meno;18 °C, a seconda delle dimensioni del locale e delle reali condizioni operative. Il sistema utilizza il refrigerante naturale R290 e un controllo integrato del compressore a velocità variabile per adattare la capacità di raffreddamento al carico effettivo. Questo migliora la stabilità della temperatura, riduce il consumo energetico e garantisce un funzionamento più silenzioso ed efficiente nel range di carico parziale. Il concetto di controllo comprende il controllo della frequenza del compressore, il controllo della valvola di espansione elettronica, il controllo della ventola del condensatore e dell'evaporatore, il controllo dello sbrinamento, la protezione della pressione, la protezione della temperatura dei gas di scarico e l'uscita del codice di errore. L'integrazione dell'intero sistema di raffreddamento in un alloggiamento compatto semplifica notevolmente l'installazione. L'unità viene montata direttamente attraverso il pannello della cella frigorifera e richiede solo un montaggio, un isolamento e un collegamento elettrico corretti. Applicazioni tipiche Cabine frigorifere per prodotti freschi Congelatori per prodotti surgelati Camere frigorifere per la ristorazione< li=""> Camere frigorifere per negozi agricoli/agricoltura Camere frigorifere per catering Camere frigorifere walk-in commerciali di piccole dimensioni Camere frigorifere di laboratorio Camere frigorifere per catering<>   Utilizzo come sistema di refrigerazione e surgelazione: Questa unità è adatta sia per la frigorificazione normale che per la congelazione profonda. Valori guida pratici per le temperature ambiente Applicazione in cella frigorifera: fino a circa 12 m³ a circa +2 °C Applicazione di congelamento profondo: fino a circa 6 m³ a circa &meno;18 °C Correlazione tra temperatura di evaporazione / temperatura ambiente La specifica tecnica definisce un intervallo di temperatura di evaporazione da −40 °C a −5 °C. In pratica, la temperatura di evaporazione è inferiore alla temperatura ambiente. Il seguente orientamento può essere utilizzato per la comunicazione di applicazioni tecniche: TeV circa da −5 °C a −10 °C → uso tipico per raffreddare ambienti intorno a 0 °C a +5 °C TeV circa da −20 °C a −25 °C → uso tipico per basse temperature intorno a −18 °C TeV al di sotto di −25 °C → rilevante per applicazioni di shock/bassa temperatura Queste temperature ambiente sono valori indicativi e dipendono dal carico del prodotto, dall'isolamento, dalla temperatura ambiente e dalle aperture delle porte. Riassunto tecnico Parametro Valore Modello BYGY-010-QXD-RZPP Applicazione Gru di raffreddamento e surgelazione di piccole dimensioni Raffreddante R290 Compressore Boyard JXSP150Z220 Tecnologia Inverter a frequenza variabile Potenza nominale assorbita 750 W Alimentazione di rete 220 V / 50–60 Hz Corrente massima di funzionamento Corrente di funzionamento 5,5 A Temperatura di evaporazione &meno;40 °C a &meno;5 °C Dimensioni (L × W × H) 525 × 825 × 705 mm Fonte specifica: Boyard R290 Wall-Mounted Integrated Frequency Conversion Condensing Unit Specification. Potenza Kälte Capacità frigorifera dettagliata secondo la scheda tecnica In ambiente 32 °C e sottoraffreddamento 0 °C, la scheda tecnica del modello BYGY-010-QXD-RZPP mostra le seguenti performance di raffreddamento: Temperatura di evaporazione Capacità di raffreddamento &meno;40 °C 500 W &meno;35 °C 630 W &meno;30 °C 755 W &meno;25 °C 900 W &meno;20 °C 1.045 W &meno;15 °C 1.400 W &meno;10 °C 1.750 W &meno;5 °C 1.900 W Valori comparativi pratici dalla panoramica della serie 1.840 W a Te −7 °C / Tc 32 °C 900 W a Te −25 °C / Tc 32 °C Dimensioni consigliate della stanza Applicazione Volume ambiente consigliato Camera fredda a +2 °C fino a circa 12 m³ Camera di congelamento profondo a &meno;18 °C fino a circa 6 m³ Questi valori si basano sulla panoramica tecnica comparativa della serie a parete. Le dimensioni effettive del locale dipendono dall'isolamento, dalla temperatura ambiente, dalle merci immagazzinate, dalle aperture delle porte e dai requisiti di raffreddamento.   Componenti principali e funzioni di controllo Sistema Kältesystem Compressore inverter Vaporizzatore Vaporizzatore Valvola di espansione elettronica Valvola di iniezione del liquido Valvola a 4 vie Filtro essiccatore Vetro visivo Componenti di protezione dalla pressione Controllo e protezione L'architettura di controllo comprende: Controllo della frequenza del compressore Controllo della valvola di espansione elettronica Controllo del ventilatore del vaporizzatore Controllo ventola vaporizzatore Controllo dello sbrinamento Protezione da alta e bassa pressione Protezione dei getti d'acqua Protezione della temperatura dei gas di scarico Protezione dalla corrente Uscita di codici di errore Il manuale del controllore separato documenta inoltre: Visualizzazione della temperatura ambiente Visualizzazione delle ventole dell'evaporatore Visualizzazione della frequenza di funzionamento Impostazione dei parametri di sbrinamento Funzioni di allarme e codice di errore Sbrinamento L'unità supporta lo sbrinamento a caldo e a gas con supporto aggiuntivo di riscaldamento elettrico. Secondo le specifiche: Valvola a 4 vie Elemento di riscaldamento per lo sbrinamento: 500 W Nastro riscaldante per sbrinamento: 25 W/m, 3 m Il manuale del controllore documenta le modalità di sbrinamento selezionabili, tra cui lo sbrinamento elettrico, lo sbrinamento termico e lo sbrinamento aria/vento, con lo sbrinamento termico corrispondente allo sbrinamento a gas caldo. Installazione L'unità è progettata per l'installazione a muro attraverso il pannello della cella frigorifera. Requisiti per l'installazione Lo spessore del pannello della cella frigorifera deve essere di almeno 75 mm. Lo spazio tra l'unità e il pannello deve essere riempito con schiuma/materiale espanso Deve essere garantito uno spazio sufficiente intorno all'area di intonacatura. Il montaggio e il taglio nel pannello devono seguire il disegno di montaggio del produttore. Dimensioni Lunghezza: 525 mm Larghezza: 825 mm Altezza: 705 mm Dimensioni dell'imballo 640 × 880 × 855 mm Nota importante sul campo di funzionamento (da &meno;10 °C a +43 °C) L'unità è progettata per un intervallo di temperatura ambiente compreso tra &meno;10 °C e +43 °C. Il campo di applicazione effettivo è riportato nelle specifiche e nel manuale del controllore. Restrizione dell'uso previsto Questo prodotto è destinato a: Piccole unità di refrigerazione commerciale Strutture per il raffreddamento e la conservazione di prodotti freschi Congelatori profondi Applicazioni di refrigerazione professionale Non viene presentato come un classico elettrodomestico, ma come una soluzione commerciale per la conservazione del freddo.  FAQ L'unità può essere utilizzata sia per le celle frigorifere che per quelle surgelate? Sì. L'unità è adatta sia per il freddo che per il freddo profondo. Come guida pratica: fino a 12 m³ a +2 °C e fino a 6 m³ a −18 °C (a seconda del design).   Quale refrigerante viene utilizzato? L'unità utilizza il refrigerante naturale R290.   È un'unità con inverter? Sì. L'unità utilizza un controllo del compressore a velocità controllata (inverter).   L'unità ha un controller integrato? Sì. L'unità è dotata di un concetto di controllo integrato con controllo della temperatura, parametri di sbrinamento, funzioni di allarme e diagnostica.   Come installare l'unità L'unità viene installata come un monocomplesso a parete direttamente attraverso il pannello della cella frigorifera. Lo spessore del pannello deve essere di almeno 75 mm e lo spazio rimanente deve essere riempito con materiale isolante.
