Unità di raffreddamento monoblocco con inverter R290 per celle frigorifere (+2°C) e celle di surgelazione (-18°C), fino a 17,5 m³ / 9 m³ | BYGY-020-QXD-RZPP

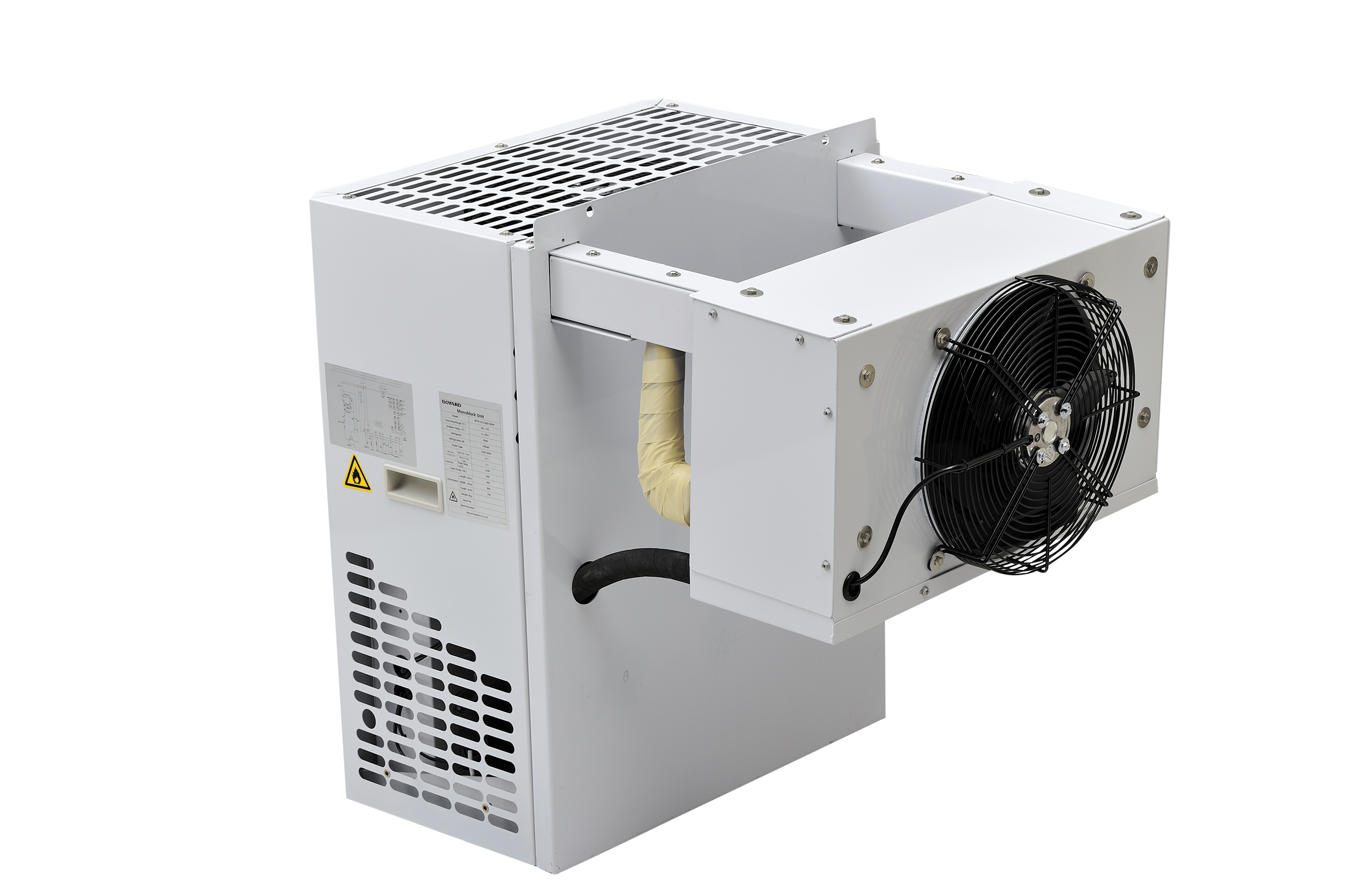

BYGY-020-QXD-RZPP – Unità refrigerante monoblocco inverter a parete con R290 per piccole celle frigorifere e celle di surgelazione

Il BYGY-020-QXD-RZPP è un'unità refrigerante monoblocco inverter a parete con refrigerante naturale R290 per celle frigorifere e celle di congelamento di piccole dimensioni. È progettato sia per applicazioni a freddo normale che a freddo profondo ed è quindi adatto a freddo intorno a +2 C e a basse temperature intorno a &meno;18 °C, a seconda delle dimensioni della stanza e delle effettive condizioni operative. Con un design adeguato, può essere utilizzato per celle frigorifere fino a circa 17,5 m³ a +2 °C e celle di surgelazione fino a circa 9 m³ a −18 °C.

Il sistema utilizza il refrigerante naturale R290 e un controllo integrato del compressore a velocità variabile per adattare la capacità di raffreddamento al carico effettivo. Ciò migliora la stabilità della temperatura, riduce il consumo energetico e garantisce un funzionamento più silenzioso ed efficiente nel range di carico parziale. Il concetto di controllo della serie comprende il controllo della frequenza del compressore, il controllo della valvola di espansione elettronica, il controllo della ventola del condensatore e dell'evaporatore, il controllo dello sbrinamento, la protezione della pressione, la protezione della temperatura dei gas di scarico e l'uscita del codice di errore.

L'integrazione dell'intero sistema di raffreddamento in un alloggiamento compatto semplifica notevolmente l'installazione. L'unità viene montata direttamente attraverso il pannello della cella frigorifera e richiede solo un montaggio, un isolamento e un collegamento elettrico corretti.

Applicazioni tipiche

• Camere frigorifere per prodotti freschi
• Congelatori per prodotti surgelati
• Conservazione del freddo per la ristorazione
• Negozi agricoli/ punti di ristoro
• Aziende di catering
• Camere frigorifere walk-in commerciali di piccole dimensioni
• Camere frigorifere di laboratorio

Uso come sistema di raffreddamento e surgelazione: Questa unità è adatta sia per il raffreddamento normale che per la congelazione profonda.

Valori guida pratici per temperature e volumi ambiente

• Applicazione in camera fredda: fino a circa 17,5 m³ a circa +2 °C
• Applicazione di congelamento profondo: fino a circa 9 m³ a circa &meno;18 °C

Questi valori sono indicativi e dipendono dall'isolamento, dalla temperatura ambiente, dal carico del prodotto, dalle aperture delle porte e dai requisiti di raffreddamento.

Correlazione tra temperatura di evaporazione / temperatura ambiente

La specifica tecnica indica un intervallo di temperatura di evaporazione da −40 °C a +5 °C. In pratica, la temperatura di evaporazione è inferiore alla temperatura ambiente. Il seguente orientamento può essere utilizzato per la comunicazione di applicazioni tecniche:

Riassunto tecnico

Prestazioni Kälte

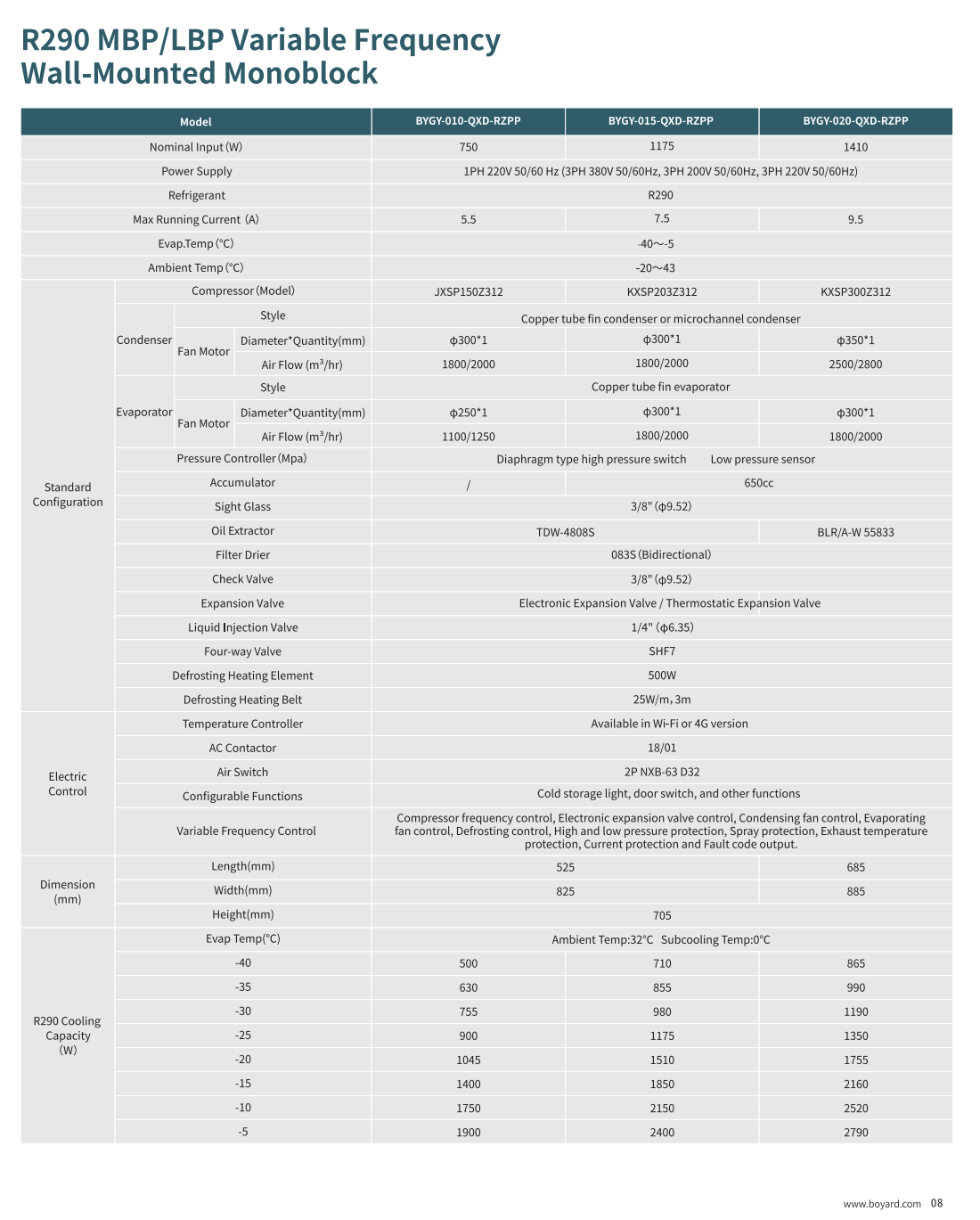

Valori pratici dalle specifiche

All'ambiente 32 °C (Ta), secondo le specifiche tecniche:

• Te = &meno;7 °C, Tsuc = +18 °C, Ta = 32 °C: Potenza frigorifera circa 2685 W (tipica per applicazioni di raffreddamento normali)
• Te = &meno;25 °C, Tsuc = +5 °C, Ta = 32 °C: Potenza di raffreddamento circa 1350 W (tipica per applicazioni a basso costo)

Questi due valori di potenza sono particolarmente adatti alla classificazione in applicazioni di refrigerazione e surgelazione.

Componenti principali e funzioni di controllo

Sistema Kältesystem

• Compressore inverter
• Vaporizzatore
• Vaporizzatore
• Valvola di espansione elettronica
• Valvola di iniezione del liquido
• Valvola a 4 vie
• Filtro essiccatore
• Vetro visivo
• Componenti di protezione dalla pressione

Controllo e protezione

L'architettura di controllo della serie comprende tipicamente:

Sbrinamento

La serie supporta lo sbrinamento a gas caldo in combinazione con il supporto del riscaldamento elettrico (per i dettagli, vedere le specifiche BYGY-020 / il manuale del controllore). Il controllore offre diverse modalità di sbrinamento (ad es. elettrico, termico o ad aria/vento), dove lo sbrinamento termico corrisponde allo sbrinamento a gas caldo.

Installazione

L'unità è destinata all'installazione a muro attraverso il pannello di refrigerazione.

Requisiti per l'installazione

• Lo spessore del pannello della cella frigorifera deve essere di almeno 75 mm.
• Lo spazio tra l'unità e il pannello deve essere riempito con schiuma/materiale espanso
• Deve essere garantito uno spazio sufficiente intorno all'area di intonacatura.
• Il montaggio e il taglio nel pannello devono corrispondere al disegno di installazione del produttore.

Limitazione dell'uso previsto

Questo prodotto è destinato a:

• Piccole unità di refrigerazione commerciale
• Camere di refrigerazione e stoccaggio per prodotti freschi
• Camere di surgelazione
• Applicazioni di refrigerazione professionale

FAQ

L'unità può essere utilizzata per applicazioni a freddo e a bassa temperatura?

Sì. L'unità è adatta sia al freddo che alla surgelazione. Come guida pratica vale quanto segue: fino a 17,5 m³ a +2 °C e fino a 9 m³ a −18 °C (a seconda del progetto e delle condizioni generali).

Quale refrigerante viene utilizzato?

L'unità utilizza il refrigerante naturale R290.

È un'unità con inverter?

Sì. L'unità utilizza un controllo del compressore a velocità controllata (inverter).

L'unità ha un controller integrato?

Sì. L'unità è dotata di un concetto di controllore integrato con controllo della temperatura, parametri di sbrinamento, funzioni di allarme e diagnostica (per i dettagli, consultare il manuale del controllore)

Come installare l'unità

L'unità viene installata come un monocomplesso a parete direttamente attraverso il pannello della cella frigorifera. Lo spessore del pannello deve essere di almeno 75 mm e lo spazio rimanente deve essere riempito con materiale isolante.
