Refrigerador monobloque inverter R290 para cámaras frigoríficas (+2°C) y cámaras de congelación (-18°C), hasta 12 m³ / 6 m³ | BYGY-010-QXD-RZPP

La BYGY-010-QXD-RZPP es una unidad de refrigeración monobloque inverter de montaje en pared para pequeñas cámaras de refrigeración y congelación. Está diseñado tanto para aplicaciones de frío normal como de frío profundo, por lo que es adecuado para frío en torno a +2 °C así como para aplicaciones de baja temperatura en torno a −18 °C - dependiendo del tamaño de la sala y de las condiciones reales de funcionamiento.

El sistema utiliza el refrigerante natural R290 y un control de compresor de velocidad variable integrado para adaptar la capacidad de refrigeración a la carga real. Esto mejora la estabilidad de la temperatura, reduce el consumo de energía y garantiza un funcionamiento más silencioso y eficiente en el rango de carga parcial. El concepto de control incluye el control de frecuencia del compresor, el control de la válvula de expansión electrónica, el control de los ventiladores del condensador y del evaporador, el control de desescarche, la protección de la presión, la protección de la temperatura de los gases de escape y la salida de códigos de error.

Dado que todo el sistema de refrigeración está integrado en una carcasa compacta, la instalación se simplifica considerablemente. La unidad se monta directamente a través del panel de la cámara frigorífica y sólo requiere un montaje, aislamiento y conexión eléctrica correctos.

Aplicaciones típicas

• Armarios frigoríficos para productos congelados
• Cámaras frigoríficas para catering< li="">
• Cámaras frigoríficas para hostelería
• Cámaras frigoríficas para productos congelados
• Pequeñas cámaras frigoríficas walk-in comerciales
• Cámaras frigoríficas de laboratorio
•

Utilización como sistema de refrigeración y ultracongelación: Esta unidad es adecuada tanto para refrigeración normal como para congelación profunda.

Cámaras frigoríficas.

Valores orientativos prácticos para temperaturas ambiente

• Aplicación en cámaras frigoríficas: hasta aprox. 12 m³ a aprox. +2 °C.
• Aplicación de ultracongelación: hasta aprox. 6 m³ a aprox. −18 °C

Correlación entre temperatura de evaporación / temperatura ambiente

La especificación técnica define un intervalo de temperatura de evaporación de −40 °C a −5 °C. En la práctica, la temperatura de evaporación es inferior a la temperatura ambiente. La siguiente orientación puede utilizarse para la comunicación de aplicaciones técnicas:

Estas temperaturas ambiente son valores orientativos y dependen de la carga del producto, el aislamiento, la temperatura ambiente y las aberturas de las puertas.

Resumen técnico

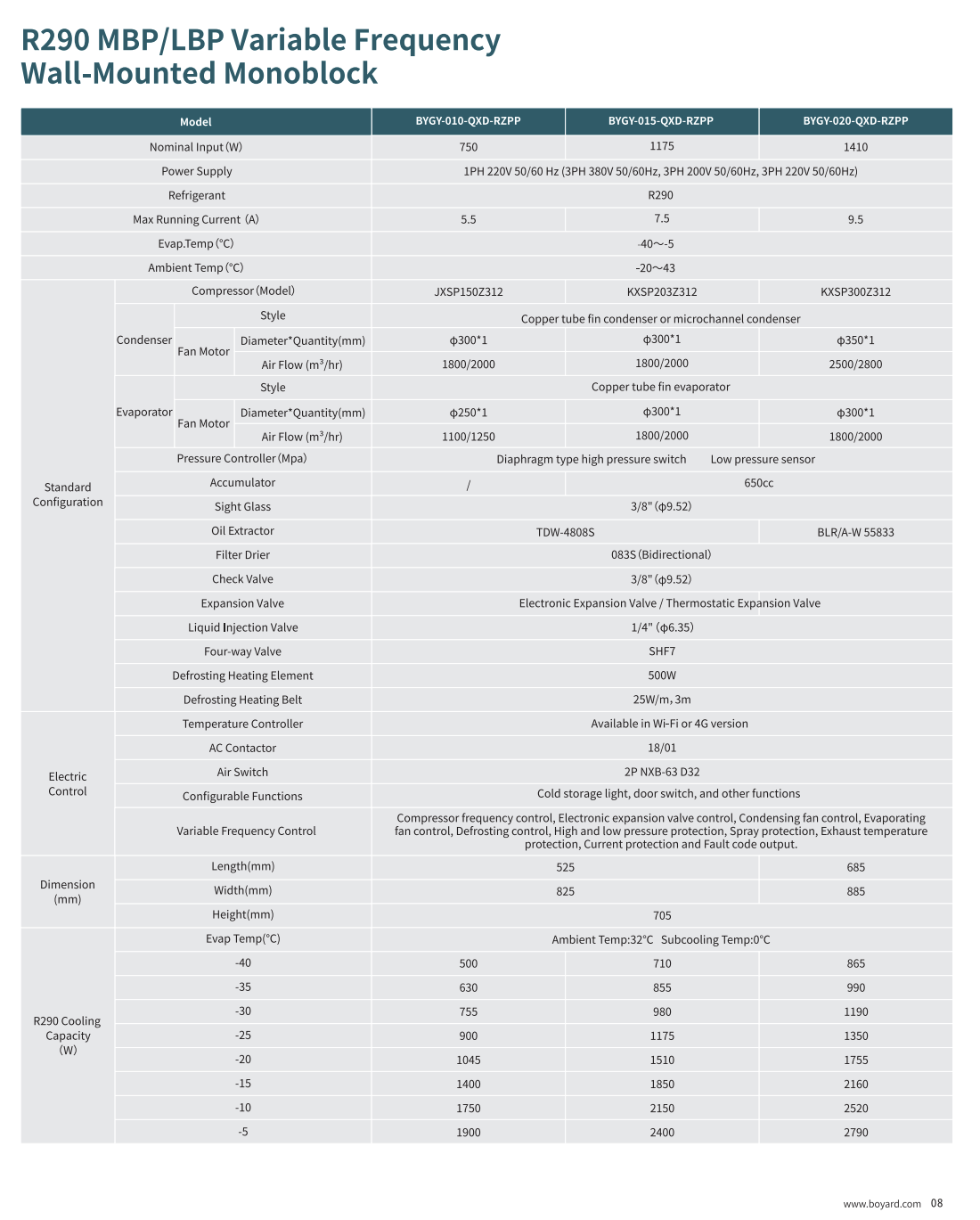

Especificación de la fuente: Boyard R290 Wall-Mounted Integrated Frequency Conversion Condensing Unit Specification.

Especificación de la fuente: Boyard R290 Wall-Mounted Integrated Frequency Conversion Unit Specification.

Potencia Kälte

Potencia frigorífica detallada según hoja de especificaciones

En ambiente 32 °C y subenfriamiento 0 °C, la hoja de datos del modelo BYGY-010-QXD-RZPP muestra el siguiente rendimiento de refrigeración:

Valores comparativos prácticos del resumen de series

• 1.840 W a Te −7 °C / Tc 32 °C
• 900 W a Te −25 °C / Tc 32 °C

Estos valores se basan en el resumen técnico comparativo de la serie mural. El tamaño real del local depende del aislamiento, la temperatura ambiente, la mercancía almacenada, las aberturas de las puertas y las necesidades de refrigeración.

Componentes principales y funciones de control

Kältesistema

• Compresor inverter
• Vaporizador
• Vaporizador
• Vaporizador
• Vaporizador
• Válvula de expansión
• Válvula de expansión electrónica
• Válvula de inyección de líquido
• Válvula de 4 vías
• Secador de filtro
• Secador de filtro
• Cristal de visión
• Cristal de visión
• Componentes de protección de la presión.

Control y protección

La arquitectura de control comprende:

• Control de la frecuencia del compresor.
• Control de la válvula de expansión electrónica.
• Control del ventilador del vaporizador
• Control del ventilador del vaporizador
• Control de desescarche
• Protección de alta y baja presión
• Protección contra rociadores
• Protección contra gases de escape
• Protección de la temperatura de los gases de escape
• Protección de la corriente
• Protección de corriente
• Salida de códigos de error

El manual independiente del controlador también documenta:

Desescarche

La unidad admite desescarche por calor y gas con soporte adicional de calefacción eléctrica. Según la especificación:

• Válvula de 4 vías.
• Elemento calefactor de descongelación: 500 W.
• Cinta calefactora de descongelación: 25 W/m, 3 m.

El manual del controlador documenta los modos de desescarche seleccionables, incluyendo desescarche eléctrico, desescarche térmico y desescarche por aire/viento, correspondiendo el desescarche térmico al desescarche por gas caliente.

Instalación

La unidad está diseñada para instalación en pared a través del panel de la cámara frigorífica.

Instalación en pared.

Requisitos de instalación

• El grosor del panel de la cámara frigorífica debe ser de al menos 75 mm.
• El espacio entre la unidad y el panel debe rellenarse con espuma/material espumado.
• Debe garantizarse un espacio libre suficiente alrededor de la zona de enlucido
• .
• El montaje y el recorte en el panel deben seguir el plano de montaje del fabricante.

Dimensiones

• Longitud: 525 mm
• Ancho: 825 mm
• Altura: 705 mm

Dimensiones del embalaje

• 640 × 880 × 855 mm

Nota importante sobre el rango de funcionamiento (&menos;10 °C a +43 °C)

La unidad está diseñada para un rango de temperatura ambiente de &menos;10 °C a +43 °C. El rango de aplicación real se puede encontrar en la especificación y el manual del controlador.

Restricción del uso previsto

Este producto está destinado a:

• Pequeñas unidades de refrigeración comercial.
• Instalaciones de refrigeración y almacenamiento de productos frescos.
• Congeladores profundos
• Aplicaciones de refrigeración profesional.

No se presenta como un electrodoméstico clásico, sino como una solución comercial de almacenamiento en frío.

Preguntas frecuentes

¿Se puede utilizar la unidad tanto para cámaras frigoríficas como de congelación?

Sí. La unidad es adecuada para tanto refrigeración por frío como por congelación. A modo de orientación práctica: hasta 12 m³ a +2 °C y hasta 6 m³ a −18 °C (dependiendo del diseño).

Cuando la temperatura de la habitación es inferior a 18 °C, la temperatura de la habitación es inferior a 18 °C.

¿Qué refrigerante se utiliza?

La unidad utiliza el refrigerante natural R290.

¿Es una unidad inverter?

Sí. La unidad utiliza un control de compresor controlado por velocidad (inverter).

¿La unidad tiene un controlador integrado?

Sí. La unidad tiene un concepto de controlador integrado con control de temperatura, parámetros de descongelación, alarma y funciones de diagnóstico.

Cómo instalar la unidad

La unidad se instala como monobloc de pared directamente a través del panel de la cámara frigorífica. El espesor del panel debe ser de al menos 75 mm y el hueco restante debe rellenarse con material aislante.
