Ventilation technology
In our FrigoPartners Shop you will find a comprehensive range of high-efficiency ventilation systems, speed controllers, insulation material, mounting material, pipes and fittings, silencers, filters, bonnets and spigots, screws and nuts, as well as products for air regulation and home ventilation. The highly efficient ventilation components offer a draught-free room climate at an extremely attractive price. Due to the large variety of types, the right solution can be found for almost every area of application in domestic and industrial technology. High-quality ventilation systems of the VENTS brand are characterised by the high quality of the components, reliability and long service life. All ventilation systems are manufactured in Europe and are certified by international certificates. High quality ventilation systems are the result of rich experience and continuous innovation and improvement. The VENTS brand for ventilation systems has been known on the market since 1999. The international company places great emphasis on research, development and production of highly efficient ventilation solutions. VENTS ventilation systems convince with innovative and reliable technology at an attractive price and are perfectly suited for commercial users and end customers. Low-noise VENTS brand units meet expectations for innovation, safety, energy efficiency, ease of use and durability, ensuring optimal comfort in the office and at home. Reliable ventilation solutions function efficiently even at diverse ambient temperatures. The range comprises around 15,000 first-class ventilation systems and individual components, including: TwinFresh, TwinFresh Solar, TwinFresh Comfo, and SOLO ventilation systems, axial fans, tube fans and speed controllers. We personally take care of your orders and strive to make your shopping experience as pleasant as possible. If you have any questions or concerns, please feel free to contact us at any time.





Our FrigoPartners recommendations
Delivery from
Ventilation system KWL (controlled living space ventilation) DuoVent Pro RA1-25 with remote control, max. delivery rate 24 m3/h
66-DuoVentRA1-25
Lüftungsanlage (dezentrales Lüftungsgerät) KWL (kontrollierte Wohnraumlüftung) DuoVent Pro RA1-25 mit Fernbedienung, max. Förderleistung 24 m3/h
Die Einzelraumlüftungsanlagen mit Energierückgewinnung zeichnen sich durch eine einfache Montage sowie Wartung dank seiner Montageplatte aus.Die DuoVent Pro Modelle verfügen über eine aktualisierte Steuerung mit erweiterten Funktionsmöglichkeiten, eine Fernbedienung und die Betriebsschalter auf dem Anlagengehäuse.
Technische Daten:Geschwindigkeit: 1;3Versorgungsspannung: 100-230 V, 1 Phase, 50/60HzLeistung: 3,5/5,32 WStromaufnahme: 0.023/0,036 AMax. Förderleistung: 7/24 m3/hDrehzahl: 1190/2440 min-1Schalldruckpegel, 1 m entfernt: 31/43 dB(A)Schalldruckpegel, 3 m entfernt: 22/33 dB(A)Dämmung des Außen-Schalldruckpegels: 16 dB(A)Mit FernsteuerungMax. Förderlufttemperatur: von -20 bis zu + 50 °CEffizienz der Energierückgewinnung: = 85 %Luftkanalgröße: Ø100 mmSchutzart IP 24
Betriebslogik der DuoVent LüftungsanlagenDie Lüftungsanlage kann im reversiblen Betrieb mit Energierückgewinnung oder nur im Zu- oder Abluftbetrieb ohne Energierückgewinnung funktionieren.ZYKLUS I. Die warme Abluft wird dem Raum über den Keramik-Wärmespeicher entzogen. Die Abluft erwärmt und befeuchtet den Wärmespeicher. Dabei übergibt diese bis zu 90% der Wärmeenergie. Nach einiger Zeit wird der Wärmespeicher erwärmt und die Lüftungsanlage wechselt in den Zuluftbetrieb.ZYKLUS II. Die frische kalte Außenluft strömt über den Wärmespeicher und entnimmt die gespeicherte Wärme und Feuchte aus dem Wärmespeicher, bis die Raumtemperatur erreicht wird. Wenn der Wärmespeicher abgekühlt wird, wechselt die Lüftungsanlage wieder in den Abluftbetrieb. Der Zyklus startet neu. Die Umschaltung in den Zu- und Abluftbetrieb findet alle 70 Sekunden statt.
Delivery from

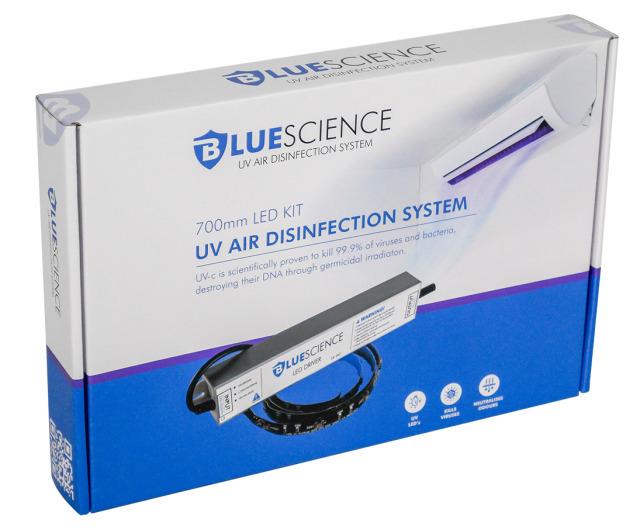

UV-C LED DESINFECTION SYSTEM BLUESCIENCE - LED DRIVER+700MM STRIP for wall mounted devices
35-BLD-7001
UV-C LED Disinfection System is a simple retrofit system for all existing wall mounted air conditioners to treat and protect the air by constant UV disinfection at each air passage through the unit.
BLUESCIENCE uses the disinfecting properties of UV-C light to transform an air conditioner into a powerful air purifier. Warm and polluted air is drawn in through the top of the unit where it is cooled by the unit's cooling coil.
BLUESCIENCE immerses the air around the cooling coil in UV-C light and cleans it during the process. The
cool air is then distributed by the air conditioner 99.9% free of viruses, bacteria, fungi and odors.
What is included in the kit?
- LED controller
- 700 mm UV-C Led strip (with 18 LEDs)
- 1000 mm connection cable
- Sticker 'Protected By
- Warning sticker for AC device
- Installation instructions
TECHNICAL DATA:
-Simple retrofit system for wall air conditioners
-Constant UV-C disinfection with each air passage
-air 99.9% free from viruses, bacteria, fungi and odors
-Standard kit contains: Led Controller, 700 UV-C Led strip (with 18 LEDs), 1000 mm connection cable, room adhesive 'Protected By', warning label for AC unit, installation instructions
-Pro-Kit on request
-Dimensions Led Controller: 165x30x20 mm
-Input 50-60Hz : 100-230V
-Installation video: bit.ly/36meHXX
For which air conditioning systems is BlueScience suitable?
BlueScience is suitable for air conditioning systems where there is not enough space for a UV-c lamp. With a coil surface area of 600 x 80mm, the BlueScience standard unit will produce a sufficient dose to meet ASHRAE Chapter 60.8 TC2.9 when the UV-c source is placed at a maximum distance of 2 inches (5cm) from the coil surface.
Is BlueScience suitable for continuous use?
BlueScience is suitable for continuous use, as a longer illumination time increases the long-term efficacy, which is necessary for targeted disinfection. Continuous use of UV-c LEDs extends the time during which microorganisms are exposed to UV-c.
Can it kill COVID-19?
Since BlueScience does not have sufficient resources, it would be inappropriate to provide specific data on mortality rates for COVID alone.19 In this context, it is important to note that BlueScience does not have sufficient resources.
However, it is documented that biological organisms whose DNA, RNA and proteins are exposed to UVc light absorb it. The absorption of UV-c by proteins then leads to a rupture of the cell wall and inactivation of the organism. With sufficient exposure, the DNA replication process is disrupted and the cell cannot replicate - so if the organism tries to replicate, it dies.
Delivery from
Ventilation system (decentralised ventilation unit) KWL (controlled ventilation of living space) TwinFresh Comfo RA1 -50 with remote control, max. delivery rate 54 m3/h (with plug)
66-TFComfoRA1-50
Ventilation system (decentralised ventilation unit) KWL (controlled living space ventilation) TwinFresh Comfo RA1 -50 with remote control, max Conveying capacity 54 m3/hThe individual room ventilation systems with energy recovery are characterised by simple installation and maintenance thanks to their mounting plate. the TwinFresh Comfo models are equipped with an updated control system with extended functionalities, a remote control and the operating switches on the plant housing. technical data: Current consumption: 0.039 AMax Output power: 54 m3/hRpm: 1450 min-1Sound pressure level, 1 m away: 32 dB (A)Sound pressure level, 3 m away: 23 dB (A)D’ mming of the external sound pressure level: 18 dB (A)Max. Conveying air temperature: from -20 to + 50 °CEnergy recovery efficiency: = 90 %Type of heat accumulator Ceramic air duct size: Ø150 mmProtection class IP 24TwinFresh ventilation system operating logicLü ft; -20 to + 50 °CEnergy recovery efficiency: = 90 %Type of heat accumulator Ceramic air duct size: Ø150 mmProtection class IP 24TwinFresh Ventilation systemsLü ft. The warm exhaust air is extracted from the room via the ceramic heat accumulator. The exhaust air heats and humidifies the heat accumulator. In doing so, it transfers up to 90% of the heat energy to the building. After some time the heat accumulator heats up and the ventilation system switches to supply air mode. CYCLUS II The fresh, cold outside air flows through the heat accumulator and removes the stored heat and humidity from the heat accumulator until the room temperature is reached. When the heat accumulator is cooled down, the ventilation system switches back to exhaust air operation. The cycle restarts Switching to supply and return air mode takes place every 70 seconds.
Delivery from

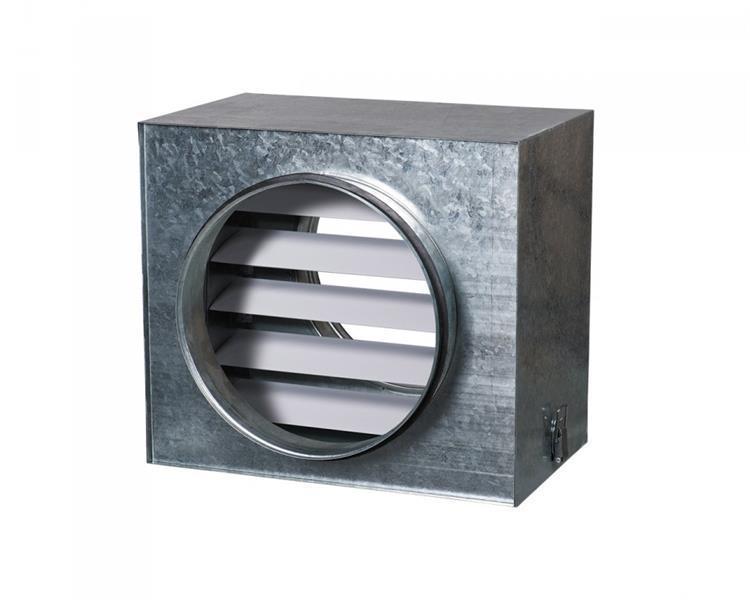

Automatic butterfly valve KG 150, galvanised sheet steel, socket dimensions 150 mm
66-KG150
Self-aligning flap KG 150, galvanised sheet steel, socket size 150 mmApplication areaThe self-acting flap is designed for automatic shut-off of the air flow by means of its own weight in the ventilation pipes during valve gate standstill. The flap is equipped with light gravitational plates made of plastic, located in axes of rotation integrated in the outer frame. The damper plates are opened by the air flow and closed under dead weight when the air supply is interrupted. assembly The damper is designed for horizontal installation and connection to the ventilation pipes. The control plates should close by own weight. Assembly must be carried out in accordance with the direction of air flow in the ventilation system.
Delivery from
Kaiflex KK roll 8x1m 8m² self-adhesive 13mm w. Armaflex Aeroflex
64-7441024
Kaiflex roll 800x1000mm 8m² self-adhesive 13mm Application: This material is the optimal solution for refrigeration and air conditioning systems as well as heating and water pipes. Further areas of application can also be found for air ducts or for vehicle insulation, for campers, caravans, etc. Technical data: Kaiflex is a highly flexible, black foam based on synthetic rubber. The closed-cell material is used in areas where condensation must be safely prevented. The high quality requirements are achieved not least by the very fine cell structure of the rubber. This is reflected in a high water vapor diffusion resistance and a very low thermal conductivity. This combination of values ??represents a high level of safety for users and building owners with regard to condensation prevention and energy efficiency. · Lightweight, flexible, closed-cell insulation. Material: Rubber base Property: Self-adhesive flame retardant Content: 8,00 m 2
Delivery from
Control and power supply unit KVR-T 12 (230/12) for TwinFresh ventilation systems
66-KVR-T12
The ventilation systems are controlled by a control and power supply unit type KVR-T 12 (230/12) The 12 W control and power supply unit KVR-T 12 (230/12) is included in the scope of delivery of the ventilation systems of the TwinFresh series and consists of a control unit type KVR and a transformer unit type TRF 220/12-12. The 12 W TRF 220/12-12 transformer provides power supply for a maximum of 4 ventilation systems. Ventilation operation (supply or exhaust air) at the 1 Speed. 2 Ventilation mode (delivery or supply air) at 2nd speed. 3 Reverse operation (energy recovery) at the 1 Speed. 4 Reverse operation (energy recovery) at the 2 Speed.
Delivery from
Ventilation system KWL (controlled living space ventilation) DuoVent Standard RA-50 with Ø150 mm round duct and closing flaps, with control, max. flow rate 50 m3/h
66-DuoVentRA-50
Lüftungsanlage (kontrollierte Wohnraumlüftung) DuoVent RA-50 mit Wandschalter und Ringkerntrafo:Technische Daten:
Geschwindigkeit
1;2
Spannung
230
V
Leistung
3.5 / 4.6
W
Stromaufnahme
0.02 / 0.025
A
Frequenz
50
Hz
Max. Förderleistung
25 / 5014,725 / 29,456,95 / 13,90,00695 / 0,0139417,5 / 835
m³/hCFMl/sm³/sl/m
Drehzahl
570 / 1100
min-1
Schalldruck 1 m
24 / 34
dB(A)
Schalldruck 3 m
14 / 24
dB(A)
Dämmung des Außen-Schalldruckpegels
18*
dB(A)
Fernsteuerung
Ja
Max. Fördermitteltemperatur
von -20 bis zu + 50
°C
Effizienz der Wärmerückgewinnung
90
biz zu %
Luftkanalgröße
Ø150
mm
Schutzart
IP 24
KlasseIn größeren Räumen (über 25m²) kann die DuoVent R-50 als Ergänzung zum DuoVent RA-50 genutzt werden. Teil dieses Lüfters ist ein Steuerschalter, an dem auch das Erweiterungsgerät R-50 angeschlossen werden kann, so können beide Anlagen gleichzeitig bedient werden.Die DuoVent Standard Serie Lüftungsanlagen bieten eine einfache, effektive und energiesparende Lüftung von einzelnen Räumlichkeiten in Wohnbereichen, Häusern, Sozial -und Gewerbegebäuden.
Konstruktive Maßnahmen:
Effiziente Einzelraumlüftung
High-tech Keramik-Wärmespeicher mit der Effizienz der Energierückgewinnung bis zu 90%
Reversierender Ventilator mit EC Motor und niedrigem Energiebedarf von 2.8 bis zu 4.8 W und Kleinspannung 12 V
Integriertes Steuerungssystem
Leiser Betrieb (14-41 dBA)
Einfache Montage und Wartung
Filter mit der Gesamtklasse G3 sorgen für Luftreinigung
Für Dauerbetrieb ausgelegt
Keine Kondensatablagerungen
Die DuoVent Standard Serie umfasst drei Modelle:
DuoVent R-50 mit Verschlussklappen und einem Rundrohr für Ausbau und Renovierung
DuoVent S1-50 mit automatischen Jalousieklappen und DuoVent R-60 ohne automatische Jalousieklappen, aber mit einem quadratischen Luftkanal für Neubau.
Das integrierte Steuerungssystem ermöglicht die Drehzahlregelung und die Einstellung der Betriebsarten für die Lüftungsanlagen. Die Steuerung erfolgt über eine Steuereinheit, welche sich für die Steuerung mehrerer Lüftungsanlagen eignet und somit wird ein zentral gesteuertes Lüftungssystem erstellt.
DuoVent R-50mit einem Ø150 mm Rundrohr und Jalousieklappen
DuoVent S1-50mit einem quadratischen 164x164 mm Luftkanal und Jalousieklappen
DuoVent S-60mit einem quadratischen 164x164 mm Luftkanal
DuoVent Aufbau
Die Lüftungsanlage besteht aus einem regelbaren Teleskoprohr, einer Ventilatoreneinheit und einer Außenhaube.
Zwei Filter und ein Keramik-Wärmespeicher sind im Innenteil des Teleskoprohres installiert.
Lüftungsgitter
Dank einem modernen Design fügt sich das Lüftungsgitter in jedes Raumdesign wunderbar ein. Alle DuoVent und DuoVent Comfo Lüftungsanlagen sind mit Jalousieklappen ausgestattet (außer Modellen DuoVent S-60 und DuoVent SA-60).
Ventilator läuft nicht (Jalousieklappen sind ZU)
Ventilator läuft (Jalousieklappen sind AUF)
Die Modelle DuoVent S1, SA1 und SA sowie DuoVent Pro RA1-50, SA1-35, RA1-35 und RA1-25 sind mit einer Dekor-Frontplatte ausgestattet, welche mit einer Isolierungsschicht für extra Schalldämmung von innen ausgekleidet ist.
Keramik-Wärmespeicher
Der hocheffizienter Keramik-Wärmespeicher sichert die Rückgewinnung der Wärmeenergie aus der Abluft zur Erwärmung der Zuluft, mit der Effizienz der Wärmerückgewinnung bis zu 90%. Der einzigartige regenerative Wärmespeicher hat eine zellulare Struktur mit einer größeren Oberfläche und einem hohen Wirkungsgrad. Der Wärmespeicher zeichnet sich durch seine hervorragenden Eigenschaften für die Wärmeübertragung und die gute Wärmespeicherkapazität aus.
Der Keramik-Wärmespeicher hat eine besondere antibakterielle Behandlung zur Verhinderung der Bakterienvermehrung. Die antibakteriellen Eigenschaften der Beschichtung sind für 10 Jahre ausgelegt. Der Keramik-Wärmespeicher ist innen mit einem wärmedämmenden Material ausgekleidet, das auch als ein Dichtstoff dient.
Quadratischer Luftkanal
Die quadratischen Luftkanäle der Modelle DuoVent sind aus polymerbeschichtetem Metall gefertigt und sind mit einem isolierenden Stoff ausgekleidet. Die runden Lüftungsrohre sind aus PVC-Kunststoff gefertigt. Die Teleskoplänge ist je nach der Wandstärke einstellbar, was die Montage schnell und einfach macht.
Luftfilter
Die Zu- und Abluftströme werden durch zwei eingebauten Luftfilter mit der gesamten Filterklasse G3 gereinigt. Die Filter reinigen die Zuluft vor Staub und Insekten und verhindern eine Verschmutzung der Lüftungsanlage. Die Filter haben eine antibakterielle Beschichtung. Die Filterreinigung erfolgt mit einem Staubsauger oder mit Wasserspülung, dabei wird die antibakterielle Lösung nicht entfernt.
Reversierender EC Ventilator
Ein reversierender Axialventilator mit EC Motor dient zur Be- und Entlüftung. Dank der EC Technologie zeichnet sich der Ventilator mit niedrigem Energiebedarf aus. Die Motoren werden mit der Kleinspannung von 12 V versorgt.
Der Motor ist mit einem integriertem Überhitzungsschutz und Kugellagern für eine lange Lebensdauer bestückt.
Montageplatte
Die Modelle DuoVent Pro enthalten eine Montageplatte, welche die Wartung der Ventilatoren, Filter und des Wärmespeichers erleichtert. Die Ventilatoreinheit wird an die Montageplatte mit Magneten und besonderen Schnittstellen fixiert.
Der Innenteil der Lüftungsanlage ist nach Abnehmen der Ventilatoreinheit erreichbar, dabei sind keine Spezialwerkzeuge erforderlich. Die Schnittstellen auf der Montageplatte lassen mehrere Lüftungsanlagen in ein Lüftungssystem integrieren und ihren Synchronbetrieb ermöglichen. Das Modell DuoVent Pro RA1-25 hat keine Schnittstelle und diese Anlagen können nicht in ein Lüftungsnetz integriert werden.
Außenhaube
Dank des Sonderaufbaus der Außenhaube werden der Abluftstrom und das Kondensat, welches sich im Inneren der Außenhaube bildet, aus der Gebäudewand abgeführt. Außerdem, verhindert die Außenhaube direktes Eindringen von Wasser und Fremdkörper in die Lüftungsanlage. Der Innenteil der Außenhaube ist mit einer Isolierungsschicht ausgekleidet zur Schalldämmung und Verhinderung von Kondensatbildung in der Außenhaube.
Die EH Außenhaube ist aus polymerbeschichtetem Aluminium gefertigt.
Die Außenhaube EH-2 ist aus polymerbeschichtetem Edelstahl gefertigt. Dank der Labyrinthstruktur der Außenhaube wechselt der Luftstrom seine Richtung mehrmals und damit wird die Lüftungsanlage gegen Windeindringung in die Luftleitung geschützt.
Netzkabel
Die DuoVent Pro Lüftungsanlagen sind mit einem Netzkabel ausgestattet. Die Lüftungsanlage ist betriebsfertig und bedarf keiner extra elektrischen Anschlüsse.
Stecken Sie einfach den Stecker in die Steckdose und genießen Sie die frische Luft. Wenn die Kabel in Ihrem Fall Unterputz montiert werden müssen sowie mehrere Lüftungsanlagen zu einem Netz zu integrieren sind, können Sie das Kabel mit dem Stecker entfernen.
Betriebslogik der DuoVent Lüftungsanlagen
Die Lüftungsanlage kann im reversiblen Betrieb mit Energierückgewinnung oder nur im Zu- oder Abluftbetrieb ohne Energierückgewinnung funktionieren.
ZYKLUS I. Die warme Abluft wird dem Raum über den Keramik-Wärmespeicher entzogen. Die Abluft erwärmt und befeuchtet den Wärmespeicher. Dabei übergibt diese bis zu 90% der Wärmeenergie. Nach einiger Zeit wird der Wärmespeicher erwärmt und die Lüftungsanlage wechselt in den Zuluftbetrieb.
ZYKLUS II. Die frische kalte Außenluft strömt über den Wärmespeicher und entnimmt die gespeicherte Wärme und Feuchte aus dem Wärmespeicher, bis die Raumtemperatur erreicht wird. Wenn der Wärmespeicher abgekühlt wird, wechselt die Lüftungsanlage wieder in den Abluftbetrieb. Der Zyklus startet neu. Die Umschaltung in den Zu- und Abluftbetrieb findet alle 70 Sekunden statt.
DuoVent Standard Steuerung und Betriebsarten
Die Anlagensteuerung ermöglicht vier Betriebsarten:
Lüftungsbetrieb (Ab- oder Zuluft) bei der 1. Geschwindigkeit.
Lüftungsbetrieb (Ab- oder Zuluft) bei der 2.Geschwindigkeit.
Reversbetrieb (Energierückgewinnung) bei der 1. Geschwindigkeit.
Reversbetrieb (Energierückgewinnung) bei der 2. Geschwindigkeit.
Die Lüftungsanlagen werden über eine Steuereinheit (Typ KVR oder KVS) oder über ein Steuer- und Netzgerät (Typ KVR-T 12 (220/12) oder KVS-T 12 (220/12) gesteuert.
Die 12 W Steuer- und Netzgeräte KVR-T 12 (220/12) und KVS-T 12 (220/12) sind im Lieferumfang der Lüftungsanlagen DuoVent RA-50, DuoVent SA1-50 und DuoVent SA-60 enthalten und bestehen aus einer Steuerung (Typ KVR oder KVS) und einer Trafoeinheit (Typ TRF 220/12-12).
Der 12 W TRF 220/12-12 Trafo leistet Stromversorgung für maximal 4 Lüftungsanlagen.
Der 40 W TRF 220/12-12 Trafo leistet Stromversorgung für maximal 11 Lüftungsanlagen.
Drei DuoVent R Lüftungsanlagen können an eine Lüftungsanlage mit einem Steuer- und Netzgerät, z.B. DuoVent RA, angeschlossen werden. Dabei sind keine Werkzeuge erforderlich.Eine KVR oder KVS Steuereinheit und mehrere Trafoeinheiten werden verwendet für die Integrierung mehrerer Lüftungsanlagen in ein Netz.Für ein Lüftungssystem auf Basis der DuoVent Lüftungsanlagen installieren Sie eine Lüftungsanlage in jedem Raum.Installieren Sie zwei oder mehr Lüftungsanlage in größeren Räumlichkeiten. Die DuoVent Lüftungsanlagen können individuell verwendet werden oder können in ein Lüftungssystem integriert werden.
Falls jede Lüftungsanlage separat betrieben wird, kann die Betriebsart jeder einzelnen Lüftungsanlage individuell eingestellt werden. Die DuoVent Pro Modelle sind komplett betriebsfähig und die Modelle DuoVent Standard bedürfen noch des Anschlusses der Steuer- und Netzgeräts.
Bei dem Anschluss der Lüftungsanlagen stellen Sie einige Lüftungsanlage in den Zuluftbetrieb und andere Lüftungsanlage in den Abluftbetrieb ein. Zur kontrollierten Wohnraumlüftung empfehlen wir die Lüftungsanlagen paarweise zu installieren.
Im Reversbetrieb mit Wärme- und Feuchtigkeitsrückgewinnung wechseln die DuoVent Lüftungsanlagen ihre Betriebsart von Zuluft in den Abluft und umgekehrt jede 70 Sekunden. Dabei in Winter wird die Wärme und Feuchte der Abluft an den Wärmespeicher übergeben und im Sommer wird die Kühle übergeben.
Die Luft strömt zwischen Räumen durch Türöffnungen und den Flur und dadurch entsteht die Luftzirkulation im Haus.
Dank des Lüftungssystems mit Energierückgewinnung auf Basis der DuoVent Lüftungsanlage werden die Betriebskosten für Heizung und Klimatisierung wesentlich reduziert.
Zur Erschaffung einer hocheffizienten Belüftung in Ihrem Haus empfehlen wir Ihnen auch den intelligenten IFan Axiallüfter in der Küche oder im Bad zu installieren. Dann wird die Abluft automatisch nach der Betätigung des Feuchtigkeits- oder Bewegungssensors entzogen.
DuoVent Standard Einbaubeispiel
Montage in eine Standard-Wandstärke mit dem Einsatz der EH Außenhaube
Montage in eine dünne Wandstärke mit dem Einsatz der EH-2 Außenhaube
Eckmontage mit dem Einsatz von dem Montagesatz NP 60x204-0021 (Modell DuoVent RA-50-5)
Delivery from
Ventilation system KWL (controlled living space ventilation) DuoVent Pro RA1-35 with remote control, max. delivery rate 30 m3/h
66-DuoVentRA1-35
Lüftungsanlage (dezentrales Lüftungsgerät) KWL (kontrollierte Wohnraumlüftung) DuoVent Pro RA1-35 mit Fernbedienung, max. Förderleistung 30 m3/h
Die Einzelraumlüftungsanlagen mit Energierückgewinnung zeichnen sich durch eine einfache Montage sowie Wartung dank seiner Montageplatte aus.Die DuoVent Pro Modelle verfügen über eine aktualisierte Steuerung mit erweiterten Funktionsmöglichkeiten, eine Fernbedienung und die Betriebsschalter auf dem Anlagengehäuse.
Technische Daten:Geschwindigkeit: 1;3Versorgungsspannung: 100-230 V, 1 Phase, 50/60HzLeistung: 3,93/5,1 WStromaufnahme: 0.023/0,032 AMax. Förderleistung: 10/30 m3/hDrehzahl: 745/1670 min-1Schalldruckpegel, 1 m entfernt: 27/38 dB(A)Schalldruckpegel, 3 m entfernt: 18/28 dB(A)Dämmung des Außen-Schalldruckpegels: 17 dB(A)Mit FernsteuerungMax. Förderlufttemperatur: von -20 bis zu + 50 °CEffizienz der Energierückgewinnung: = 90 %Luftkanalgröße: Ø125 mmSchutzart IP 24
Betriebslogik der DuoVent LüftungsanlagenDie Lüftungsanlage kann im reversiblen Betrieb mit Energierückgewinnung oder nur im Zu- oder Abluftbetrieb ohne Energierückgewinnung funktionieren.ZYKLUS I. Die warme Abluft wird dem Raum über den Keramik-Wärmespeicher entzogen. Die Abluft erwärmt und befeuchtet den Wärmespeicher. Dabei übergibt diese bis zu 90% der Wärmeenergie. Nach einiger Zeit wird der Wärmespeicher erwärmt und die Lüftungsanlage wechselt in den Zuluftbetrieb.ZYKLUS II. Die frische kalte Außenluft strömt über den Wärmespeicher und entnimmt die gespeicherte Wärme und Feuchte aus dem Wärmespeicher, bis die Raumtemperatur erreicht wird. Wenn der Wärmespeicher abgekühlt wird, wechselt die Lüftungsanlage wieder in den Abluftbetrieb. Der Zyklus startet neu. Die Umschaltung in den Zu- und Abluftbetrieb findet alle 70 Sekunden statt.
Delivery from
Ventilation system KWL (controlled living space ventilation) DuoVent Solar SA-60 Pro, with square air duct 164x164 and power storage, max. flow rate 58 m3/h
66-DuoVentSA-60Pro
Lüftungsanlage (dezentrales Lüftungsgerät) KWL (kontrollierte Wohnraumlüftung) DuoVent Solar SA-60 Pro, mit quadratischem Luftkanal 164x164, max. Förderleistung 58 m3/h mit StromspeicherDie DuoVent Solar Einzelraumlüftungsanlagen sind die dezentralen Lüftungsanlagen mit Wärmerückgewinnung, welche durch Solarstrom angetrieben werden. Die Solarenergie wird von einem Solarmodul generiert so, dass keine zusätzliche Stromversorgung erforderlich ist.Die DuoVent Solar Serie Lüftungsanlagen bieten eine einfache, effektive und energiesparende Lüftung von einzelnen Räumlichkeiten in Wohnbereichen, Häusern, Sozial -und Gewerbegebäuden.Technische Daten:Geschwindigkeit: 1;2Spannung: 12 VLeistung: 2,8/4,8 WStromaufnahme: 0.018/0.028 AMax. Förderleistung: 35/58 m3/hDrehzahl: 1150/2100 min-1Schalldruckpegel, 1 m entfernt: 34/41 dB(A)Schalldruckpegel, 3 m entfernt: 24/29 dB(A)Dämmung des Außen-Schalldruckpegels: 19 dB(A)Max. Förderlufttemperatur: von -20 bis zu + 50 °CEffizienz der Energierückgewinnung: = 88 %Luftkanalgröße: 164 x 164 mmSchutzart IP 24Lieferumfang:
Quadratischer Luftkanal 164x164 mm, 255-475 mm lang.
Außenhaube aus polymerbeschichtetem Aluminium, weiß.
Keramik-Wärmespeicher.
Dekoratives Frontgitter aus ABS Kunststoff, weiß.
Zwei Filter mit der gesamten Filterklasse G3.
Reversierender Axialventilator mit EC Motor.
Integriertes Steuerungssystem.
Solarmodul.
KVS Steuerung.
Konstruktive Maßnahmen:
Effiziente Einzelraumlüftung
High-tech Keramik-Wärmespeicher mit der Effizienz der Energierückgewinnung bis zu 90%
Reversierender Ventilator mit EC Motor und niedrigem Energiebedarf von 2.8 bis zu 4.8 W und Kleinspannung 12 V
Integriertes Steuerungssystem
Leiser Betrieb (19-41 dBA)
Einfache Montage und Wartung
Filter mit der Gesamtklasse G3 sorgen für Luftreinigung
Für Dauerbetrieb ausgelegt
Keine Kondensatablagerungen
Die DuoVent Solar Einzelraumlüftungsanlagen sind die dezentralen Lüftungsanlagen mit Wärmerückgewinnung, welche durch Solarstrom angetrieben werden. Die Solarenergie wird von einem Solarmodul generiert so, dass keine zusätzliche Stromversorgung erforderlich ist.
DuoVent Solar SA-60mit einem quadratischen 164x164 mm Luftkanal
DuoVent Solar SA -60 Promit einem quadratischen 164x164 mm Luftkanal und einem Stromspeicher
DuoVent Aufbau
Die Lüftungsanlage besteht aus einem regelbaren Teleskoprohr, einer Ventilatoreneinheit und einer Außenhaube.
Zwei Filter und ein Keramik-Wärmespeicher sind im Innenteil des Teleskoprohres installiert.
Lüftungsgitter
Dank einem modernen Design fügt sich das Lüftungsgitter in jedes Raumdesign wunderbar ein. Alle DuoVent und DuoVent Pro Lüftungsanlagen sind mit Jalousieklappen ausgestattet (außer Modellen DuoVent S-60 und DuoVent SA-60).
Ventilator läuft nicht (Jalousieklappen sind ZU)
Ventilator läuft (Jalousieklappen sind AUF)
Die Modelle DuoVent S1, SA1 und SA sowie DuoVent Pro RA1-50, SA1-35, RA1-35 und RA1-25 sind mit einer Dekor-Frontplatte ausgestattet, welche mit einer Isolierungsschicht für extra Schalldämmung von innen ausgekleidet ist.
Keramik-Wärmespeicher
Der hocheffizienter Keramik-Wärmespeicher sichert die Rückgewinnung der Wärmeenergie aus der Abluft zur Erwärmung der Zuluft, mit der Effizienz der Wärmerückgewinnung bis zu 90%. Der einzigartige regenerative Wärmespeicher hat eine zellulare Struktur mit einer größeren Oberfläche und einem hohen Wirkungsgrad. Der Wärmespeicher zeichnet sich durch seine hervorragenden Eigenschaften für die Wärmeübertragung und die gute Wärmespeicherkapazität aus.
Der Keramik-Wärmespeicher hat eine besondere antibakterielle Behandlung zur Verhinderung der Bakterienvermehrung. Die antibakteriellen Eigenschaften der Beschichtung sind für 10 Jahre ausgelegt. Der Keramik-Wärmespeicher ist innen mit einem wärmedämmenden Material ausgekleidet, das auch als ein Dichtstoff dient.
Quadratischer Luftkanal
Die quadratischen Luftkanäle der Modelle DuoVent sind aus polymerbeschichtetem Metall gefertigt und sind mit einem isolierenden Stoff ausgekleidet. Die runden Lüftungsrohre sind aus PVC-Kunststoff gefertigt. Die Teleskoplänge ist je nach der Wandstärke einstellbar, was die Montage schnell und einfach macht.
Luftfilter
Die Zu- und Abluftströme werden durch zwei eingebauten Luftfilter mit der gesamten Filterklasse G3 gereinigt. Die Filter reinigen die Zuluft vor Staub und Insekten und verhindern eine Verschmutzung der Lüftungsanlage. Die Filter haben eine antibakterielle Beschichtung. Die Filterreinigung erfolgt mit einem Staubsauger oder mit Wasserspülung, dabei wird die antibakterielle Lösung nicht entfernt.
Reversierender EC Ventilator
Ein reversierender Axialventilator mit EC Motor dient zur Be- und Entlüftung. Dank der EC Technologie zeichnet sich der Ventilator mit niedrigem Energiebedarf aus. Die Motoren werden mit der Kleinspannung von 12 V versorgt.
Der Motor ist mit einem integriertem Überhitzungsschutz und Kugellagern für eine lange Lebensdauer bestückt.
Montageplatte
Die Modelle DuoVent Pro enthalten eine Montageplatte, welche die Wartung der Ventilatoren, Filter und des Wärmespeichers erleichtert. Die Ventilatoreinheit wird an die Montageplatte mit Magneten und besonderen Schnittstellen fixiert.
Der Innenteil der Lüftungsanlage ist nach Abnehmen der Ventilatoreinheit erreichbar, dabei sind keine Spezialwerkzeuge erforderlich. Die Schnittstellen auf der Montageplatte lassen mehrere Lüftungsanlagen in ein Lüftungssystem integrieren und ihren Synchronbetrieb ermöglichen. Das Modell DuoVent Pro RA1-25 hat keine Schnittstelle und diese Anlagen können nicht in ein Lüftungsnetz integriert werden.
Außenhaube
Dank des Sonderaufbaus der Außenhaube werden der Abluftstrom und das Kondensat, welches sich im Inneren der Außenhaube bildet, aus der Gebäudewand abgeführt. Außerdem, verhindert die Außenhaube direktes Eindringen von Wasser und Fremdkörper in die Lüftungsanlage. Der Innenteil der Außenhaube ist mit einer Isolierungsschicht ausgekleidet zur Schalldämmung und Verhinderung von Kondensatbildung in der Außenhaube.
Die EH Außenhaube ist aus polymerbeschichtetem Aluminium gefertigt.
Die Außenhaube EH-2 ist aus polymerbeschichtetem Edelstahl gefertigt. Dank der Labyrinthstruktur der Außenhaube wechselt der Luftstrom seine Richtung mehrmals und damit wird die Lüftungsanlage gegen Windeindringung in die Luftleitung geschützt.
Netzkabel
Die DuoVent Pro Lüftungsanlagen sind mit einem Netzkabel ausgestattet. Die Lüftungsanlage ist betriebsfertig und bedarf keiner extra elektrischen Anschlüsse.
Stecken Sie einfach den Stecker in die Steckdose und genießen Sie die frische Luft. Wenn die Kabel in Ihrem Fall Unterputz montiert werden müssen sowie mehrere Lüftungsanlagen zu einem Netz zu integrieren sind, können Sie das Kabel mit dem Stecker entfernen.
Betriebslogik der DuoVent Lüftungsanlagen
Die Lüftungsanlage kann im reversiblen Betrieb mit Energierückgewinnung oder nur im Zu- oder Abluftbetrieb ohne Energierückgewinnung funktionieren.
ZYKLUS I. Die warme Abluft wird dem Raum über den Keramik-Wärmespeicher entzogen. Die Abluft erwärmt und befeuchtet den Wärmespeicher. Dabei übergibt diese bis zu 90% der Wärmeenergie. Nach einiger Zeit wird der Wärmespeicher erwärmt und die Lüftungsanlage wechselt in den Zuluftbetrieb.
ZYKLUS II. Die frische kalte Außenluft strömt über den Wärmespeicher und entnimmt die gespeicherte Wärme und Feuchte aus dem Wärmespeicher, bis die Raumtemperatur erreicht wird. Wenn der Wärmespeicher abgekühlt wird, wechselt die Lüftungsanlage wieder in den Abluftbetrieb. Der Zyklus startet neu. Die Umschaltung in den Zu- und Abluftbetrieb findet alle 70 Sekunden statt.
DuoVent Solar Steuerung und Betriebsarten
Die Anlagensteuerung ermöglicht vier Betriebsarten:
Lüftungsbetrieb (Ab- oder Zuluft) bei der 1. Geschwindigkeit.
Lüftungsbetrieb (Ab- oder Zuluft) bei der 2.Geschwindigkeit.
Reversbetrieb (Energierückgewinnung) bei der 1. Geschwindigkeit.
Reversbetrieb (Energierückgewinnung) bei der 2. Geschwindigkeit.
Die DuoVent Solar SA-60 Lüftungsanlagen werden über die KVS Steuereinheit gesteuert und über das Solarmodul mit Strom versorgt. Der Lieferumfang der DuoVent Solar SA-60 Pro Lüftungsanlagen enthält einen Stromspeicher. Tagsüber wird die Lüftungsanlage über das Solarmodul versorgt somit wird der Stromspeicher geladen. Nachtsüber wird die Lüftungsanlage über den Stromspeicher versorgt.
Für ein Lüftungssystem auf Basis der DuoVent Lüftungsanlagen installieren Sie eine Lüftungsanlage in jedem Raum.
Installieren Sie zwei oder mehr Lüftungsanlage in größeren Räumlichkeiten. Die DuoVent Lüftungsanlagen können individuell verwendet werden oder können in ein Lüftungssystem integriert werden.
Falls jede Lüftungsanlage separat betrieben wird, kann die Betriebsart jeder einzelnen Lüftungsanlage individuell eingestellt werden. Die DuoVent Pro Modelle sind komplett betriebsfähig und die Modelle DuoVent Standard bedürfen noch des Anschlusses der Steuer- und Netzgeräts.
Bei dem Anschluss der Lüftungsanlagen stellen Sie einige Lüftungsanlage in den Zuluftbetrieb und andere Lüftungsanlage in den Abluftbetrieb ein. Zur kontrollierten Wohnraumlüftung empfehlen wir die Lüftungsanlagen paarweise zu installieren.
Im Reversbetrieb mit Wärme- und Feuchtigkeitsrückgewinnung wechseln die DuoVent Lüftungsanlagen ihre Betriebsart von Zuluft in den Abluft und umgekehrt jede 70 Sekunden. Dabei in Winter wird die Wärme und Feuchte der Abluft an den Wärmespeicher übergeben und im Sommer wird die Kühle übergeben.
Die Luft strömt zwischen Räumen durch Türöffnungen und den Flur und dadurch entsteht die Luftzirkulation im Haus.
Dank des Lüftungssystems mit Energierückgewinnung auf Basis der DuoVent Lüftungsanlage werden die Betriebskosten für Heizung und Klimatisierung wesentlich reduziert.
Zur Erschaffung einer hocheffizienten Belüftung in Ihrem Haus empfehlen wir Ihnen auch den intelligenten IFan Axiallüfter in der Küche oder im Bad zu installieren. Dann wird die Abluft automatisch nach der Betätigung des Feuchtigkeits- oder Bewegungssensors entzogen.
DuoVent Solar Einbaubeispiel
Montage in eine Standard-Wandstärke mit dem Einsatz der EH Außenhaube
Montage in eine dünne Wandstärke mit dem Einsatz der EH-2 Außenhaube
Delivery from

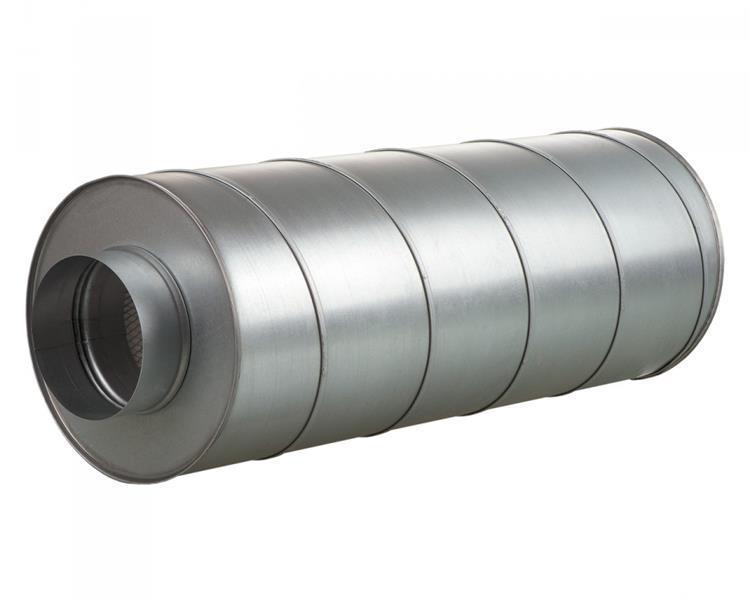

Silencer SR 200/600, galvanised sheet steel, nozzle dimensions 200 mm, ventilation pipe diameter 200 mm, length 600 mm
66-SR200/600

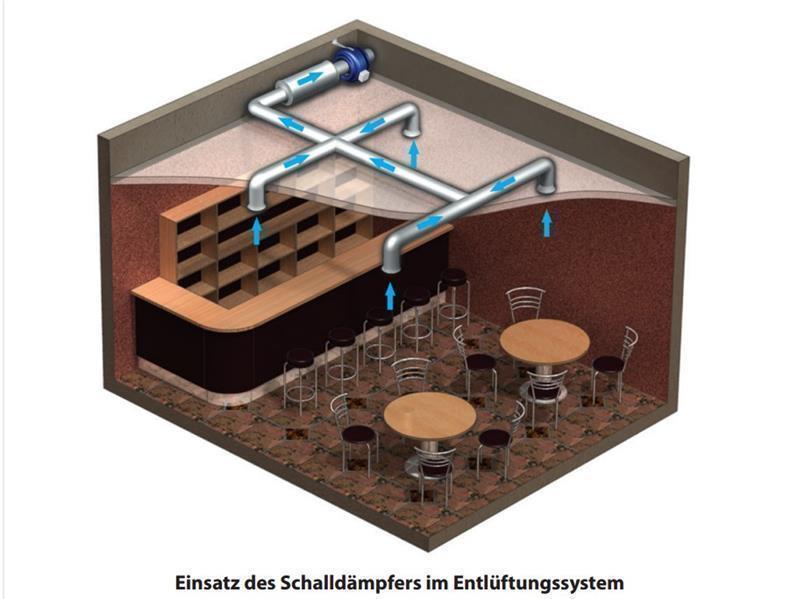

Sound attenuator SR 200/600, galvanised sheet steel, nozzle dimensions 200 mm, duct diameter 200 mm, length 600 mmApplication rangeDampening of the noise generated during operation of the ventilation units and resulting in Ensures a significant reduction of the noise level in the duct (see table of noise reduction) For the creation of a sound insulated ventilation system, we recommend the use of sound absorbers together with sound insulated fans. the housing of the sound absorber SR is made of galvanized steel and filled with a sound absorbing material from the inside. The protective layer of sound-absorbing fabric prevents the inner fibres from being pulled out. The housing of the sound absorber SRF consists of an outer and inner spiral duct made of aluminium alloy. The inner tube is filled from the inside with a sound-absorbing fabric. The inner surface is perforated and provided with a protective layer that prevents the inner fibres from being pulled out. The muffler can be bent with a minimum radius of up to twice the diameter. For every standard size, there are several variants of the sound insulation available. SR and SRF mufflers are equipped with rubber-sealed connecting flanges for tight connection to ventilation ducts. installation The mufflers must be installed in any position. A better sound-absorbing effect can be achieved by connecting the sound absorbers in a row. To prevent the flexible muffler from sagging, it should not only be attached to the cabinet but also to the centre of the cabinet.
Delivery from
Automatic butterfly valve KG 200, galvanised sheet steel, nozzle dimensions 200 mm
66-KG200
Self-aligning butterfly valve KG 200, galvanised sheet steel, nozzle dimensions 200 mmApplication areaThe self-acting butterfly valve is designed for automatic shut-off of the air flow by its own weight in the ventilation pipes during valve gate standstill. The flap is equipped with light gravitational plates made of plastic, located in axes of rotation integrated in the outer frame. The damper plates are opened by the air flow and closed under dead weight when the air supply is interrupted. assembly The damper is designed for horizontal installation and connection to the ventilation pipes. The control plates should close by own weight. Assembly must be carried out in accordance with the direction of air flow in the ventilation system.
Delivery from
Ventilation system (decentralised ventilation unit) KWL (controlled ventilation of living space) TwinFresh RA-50 with Ø150 mm round pipe and shut-off dampers, with control, max. flow rate 50 m3/h
66-TwinFreshRA-50
Ventilation system (decentralised ventilation unit) KWL (controlled ventilation of living space) TwinFresh RA-50 with Ø150 mm round pipe and shut-off dampers, with control, max. flow rate 50 m3/h
Delivery from
Vents 100 Quiet series TH, air flow 97 m3/h, ventilation pipe 100 mm, low-noise axial fan Vents 100 Quiet series TH, air flow 97 m3/h, ventilation pipe 100 mm
66-Quiet-100TH
Innovative energy-saving, low-maintenance axial exhaust fan Vents 100 Quiet series TH, air flow 97 m3/hquiet TH 100 has a timer with run-on time adjustable from 2 to 30 minutes and a humidity sensor with switch-on humidity adjustable from 60% to 90%. Features: - After the power supply has been switched off, the fan will continue to run for the set period of time - The fan is equipped with a Rü blowback cap to prevent backflow - The fan is equipped with an electronic sensor for permanent monitoring of room humidity and condensate prevention - The fan is equipped with an electronic sensor for continuous monitoring of the room humidity and condensate prevention - The fan is equipped with an electronic sensor for monitoring the room humidity. For approx. 40,000 hours of operation - The engine is mounted on a rubber silencer, which provides vibration damping and quiet operation of the fan - Integrated overheating protection - Innovative exhaust fans with the stylish design to create the new comfort standard in sanitary facilities. The control units are covered by airtight lids 7,5 WTechnical data: Voltage: 230V / 50 HzPower consumption: 7,5 WStorage consumption: 0,049 ALufstrom: 97 m3/hunit Noise level - 3m: 25 dB (A)Weight: 0,55 kgFurther data can be found HERE.
Delivery from
Ventilation system (decentralised ventilation unit) KWL (controlled ventilation of living space) TwinFresh Solar SA-60 Pro, with square air duct 164x164 and power storage tank, max. delivery rate 58 m3/h
66-TFSolarSA-60Pro
The TwinFresh Solar single room ventilation systems are the decentralised ventilation systems with heat recovery, which are powered by solar power. The TwinFresh Solar series ventilation systems offer a simple, effective and energy-saving ventilation of individual rooms in residential, commercial and social buildings. technical data: speed: 1;2specifications: Speed: 1;2spm. Output power: 35/58 m3/hRpm: 1150/2100 min-1Sound pressure level, 1 m away: 34/41 dB (A)Sound pressure level, 3 m away: 24/29 dB (A)Dä mming of the outer sound pressure level: 19 dB (A)Max Conveying air temperature: from -20 to + 50 °CEnergy recovery efficiency: == 88 %Air duct size: 164 x 164 mmProtection class IP 24Included in delivery: Square air duct 164x164 mm, 255-475 mm long Outer cover made of polymer-coated aluminium, white; Ceramic heat accumulators Decorative front grille made of ABS plastic, white; Two filters with the entire filter class G3 Reversing axial fan with EC motor Integrated control system solar module Design Measures: Efficient single room ventilation High-tech ceramic heat accumulator with energy recovery efficiency up to 90% Reversing fan with EC motor and low energy consumption from 2.8 to 4.8 W and low voltage 12 V Integrated control system Quiet operation (19-41 dBA) Easy installation and maintenance Filter with total class G class The solar energy is generated by a solar module in such a way that no additional power supply is required. TwinFresh Solar SA-60 with a square 164x164 mm air duct TwinFresh Solar SA -60 Promit a square 164x164 mm air duct and a power storage tank TwinFresh construction The ventilation system consists of a controllable telescope. All TwinFresh and TwinFresh Comfo ventilation systems are equipped with multi-leaf dampers (models TwinFresh S-60 and TwinFresh SA-60) Ventilator does not run (blind dampers are CLOSED)Fan runs (blind dampers are OPEN)Models TwinFresh S1, SA1 and SA1 The unique regenerative heat accumulator has a cellular structure with a larger surface area and high efficiency. The heat accumulator is characterised by its excellent heat transfer properties and good heat storage capacity. the ceramic heat accumulator has a special antibacterial treatment to prevent bacterial proliferation. The antibacterial properties of the coating are designed for 10 years. The inside of the ceramic heat accumulator is lined with a thermal insulation material that also serves as a sealant. square air duct The square air ducts of the TwinFresh models are made of polymer-coated metal and are lined with an insulating fabric. The round ventilation pipes are made of PVC plastic. The telescope length is adjustable according to the wall thickness, which makes installation quick and easy. air filtersThe intake and exhaust air are cleaned by two built-in air filters with the entire filter class G3. The filters clean the supply air from dust and insects and prevent soiling of the ventilation system. The filters have an antibacterial coating Filter cleaning is carried out with a vacuum cleaner or with water, which does not remove the antibacterial solution. reversed EC fanA reversing axial fan with EC motor is used for ventilation and de-aeration. Thanks to EC technology, the fan excels with low energy consumption. The motors are supplied with extra-low voltage of 12 V. The motor is equipped with an integrated overheating protection and ball bearings for a long service life. mounting plate The TwinFresh Comfo models include a mounting plate which facilitates the maintenance of fans, filters and heat accumulators. The fan unit is fixed to the mounting plate with magnets and special interfaces. the inner part of the ventilation system can be reached after removing the fan unit, no special tools are required. The interfaces on the mounting plate allow several ventilation systems to be integrated into one ventilation system and enable synchronous operation. The TwinFresh Comfo RA1-25 model has no interface and these systems cannot be integrated into a ventilation network. outside hood Thanks to the special construction of the outside hood, the exhaust air flow and the condensate that forms inside the inside of the outside hood are separated from the building wall. In addition, the outer hood prevents direct penetration of water and foreign bodies into the ventilation system. The inner part of the outer hood is lined with an insulation layer to prevent condensation in the outer hood, while the outer hood is made of polymer-coated aluminium and the outer hood EH-2 is made of polymer-coated stainless steel. Thanks to the labyrinth structure of the outer hood, the air flow changes direction several times and thus protects the ventilation system against wind penetration into the air duct. power cord The TwinFresh Comfo ventilation systems are equipped with a power cord. The ventilation system is ready for operation and does not require any extra electrical connections. just plug the plug into the socket and enjoy the fresh air. If, in your case, the cables have to be flush-mounted and several ventilation systems have to be integrated into a network, you can remove the cable with the plug. operating logic of the TwinFresh ventilation systemsThe ventilation system can be operated in reversible operation with energy recovery or only in supply or exhaust air operation without the need for an external ventilation system. The warm exhaust air is extracted from the room via the ceramic heat accumulator. The exhaust air heats and humidifies the heat accumulator. In doing so, it transfers up to 90% of the heat energy to the building. After some time the heat accumulator heats up and the ventilation system switches to supply air mode. CYCLUS II The fresh, cold outside air flows through the heat accumulator and removes the stored heat and humidity from the heat accumulator until the room temperature is reached. When the heat accumulator is cooled down, the ventilation system switches back to exhaust air operation. The cycle restarts Switching to supply and return air operation takes place every 70 seconds. TwinFresh Solar control and operating modes The system control allows four operating modes: Lü ventilation operation (delivery or supply air) at the 1 pace Ventilation operation (supply or exhaust air) at the 2nd speed Reverse operation (energy recovery) at 1 pace Reverse operation (energy recovery) at the 2 The TwinFresh Solar SA-60 ventilation systems are controlled by the KVS control unit and powered by the solar module. The scope of delivery of the TwinFresh Solar SA-60 Pro ventilation systems includes a power storage tank. During the day, the ventilation system is supplied by the solar module and the storage tank is charged. At night, the ventilation system is supplied by the power storage tank. an example of the ventilation system based on TwinFreshFor a ventilation system based on TwinFresh ventilation systems, install one ventilation system in each room. install two or more ventilation systems at night. The TwinFresh ventilation systems can be used individually or can be integrated into a ventilation system. If each ventilation system is operated separately, the operating mode of each individual ventilation system can be set individually. The TwinFresh Comfo models are fully operational and the TwinFresh Standard models still need to be connected to the control and power supply units. When connecting the ventilation systems, set up some ventilation systems in supply air operation and other ventilation systems in return air operation. We recommend installing the ventilation systems in pairs for controlled living space ventilation. in reverse operation with heat and moisture recovery, TwinFresh ventilation systems change their operating mode from supply air to exhaust air and vice versa every 70 seconds. In winter, the heat and humidity of the exhaust air is transferred to the heat storage tank and in summer the cooler is transferred. the air flows between rooms through openings and the corridor, thus creating air circulation in the house. Then the exhaust air is automatically withdrawn after the operation of the humidity or motion sensor. TwinFresh Solar Installation example Mounting into a standard wall thickness with the use of the EH outer hood Mounting into a thin wall thickness with the use of the EH-2 outer hood
Delivery from

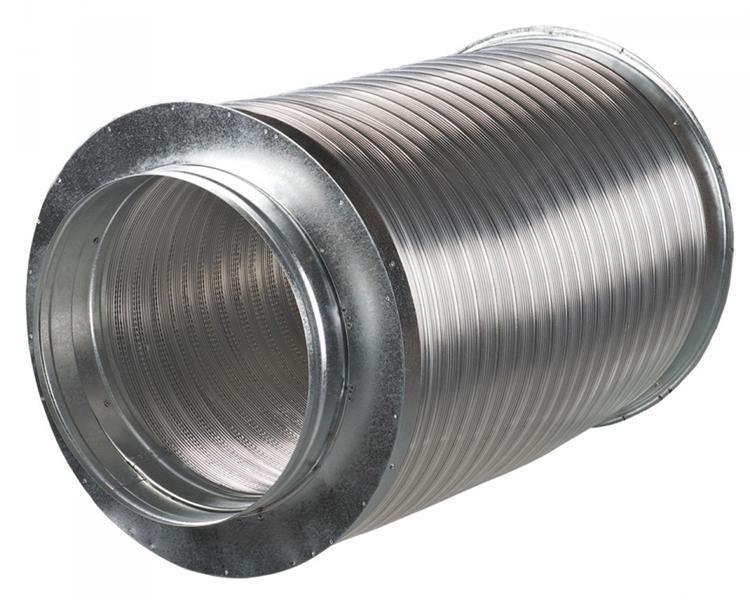

Silencer SRF 200/600, aluminium alloy, spigot dimensions 200 mm, ventilation pipe diameter 200 mm, lambs 600 mm
66-SRF200/600
SRF 200/600 silencer, aluminium alloy, socket dimensions 200 mm, ventilation pipe diameter 200 mm, length 600 mmApplication rangeAttenuation of noise generated during operation of the ventilation units and propagated in the air ducts of the ventilation systems. Ensures a significant reduction of the noise level in the air duct (see the noise reduction table) To create a sound insulated ventilation system, the use of silencers together with sound insulated fans is recommended. the housing of the silencer SR is made of galvanized steel and filled with a sound absorbing material from the inside. The protective layer of muffling material prevents the inner fibres from being pulled out. The housing of the SRF silencer consists of an outer and inner spiral duct made of aluminium alloy The inner tube is filled from the inside with a sound absorbing material. The inner surface is perforated and provided with a protective layer that prevents the inner fibres from being pulled out. The silencer can be bent with a minimum radius of up to twice the diameter. For each standard size there are several variants of the silencer length SR and SRF silencers are equipped with rubber-sealed connecting flanges for tight connection to ventilation pipes. A better sound-absorbing effect can be achieved by connecting the silencers in rows. In order to prevent the flexible silencer from sagging, it must not only be attached to the edges but also to the centre of the silencer.
Delivery from
Ventilation system (decentralised ventilation unit) KWL (controlled ventilation of living space) TwinFresh Comfo RA1-35 with remote control, max. delivery rate 30 m3/h (with plug)
66-TFComfoRA1-35
Ventilation system (decentralised ventilation unit) KWL (controlled living space ventilation) TwinFresh Comfo RA1-35 with remote control, max Conveying capacity 30 m3/hEasy installation and maintenance thanks to its mounting plate, the TwinFresh Comfo models are equipped with an updated control system with extended functionalities, a remote control and the operating switches on the enclosure. Power output: 10/30 m3/hRpm: 745/1670 min-1Sound pressure level, 1 m away: 27/38 dB (A)Sound pressure level, 3 m away: 18/28 dB (A)Dä mming of exterior sound pressure level: 17 dB (A)With remote controlMax. sound pressure level: 17 dB (A)With remote control Conveying air temperature: from -20 up to + 50 °CEnergy recovery efficiency: = 90 %Air duct size: Ø125 mmProtection class IP 24TwinFresh ventilation systems' operating logicThe ventilation system can be operated in reversible mode with the following operating conditions: -20 up to + 50 °CEfficiency of energy recovery: = 90 %Air duct size: Ø125 spsp; mmProtection class IP 24Exposure of operation logic of the TwinFresh ventilation systems. The warm exhaust air is extracted from the room via the ceramic heat accumulator. The exhaust air heats and humidifies the heat accumulator. In doing so, it transfers up to 90% of the heat energy to the building. After some time the heat accumulator heats up and the ventilation system switches to supply air mode. CYCLUS II The fresh, cold outside air flows through the heat accumulator and removes the stored heat and humidity from the heat accumulator until the room temperature is reached. When the heat accumulator is cooled down, the ventilation system switches back to exhaust air operation. The cycle restarts Switching to supply and return air mode takes place every 70 seconds.
Delivery from
Ventilation system (decentralised ventilation unit) KWL (controlled ventilation of living space) TwinFresh Comfo RA1-25 with remote control, max. delivery rate 24 m3/h (with plug)
66-TFComfoRA1-25
Ventilation system (decentralised ventilation unit) KWL (controlled living space ventilation) TwinFresh Comfo RA1-25 with remote control, max Conveying capacity 24 m3/hThe individual room ventilation systems with energy recovery are characterised by simple installation and maintenance thanks to their mounting plate. the TwinFresh Comfo models are equipped with an updated control system with extended functionalities, a remote control and the operating switches on the plant housing. technical data: Power output: 7/24 m3/hRPM: 1190/2440 min-1Sound pressure level, 1 m away: 31/43 dB (A)Sound pressure level, 3 m away: 22/33 dB (A)D (A)Dä mming of the outer sound pressure level: 16 dB (A)With remote controlMax Conveying air temperature: from -20 to + 50 °CEnergy recovery efficiency: = 85 %Air duct size: Ø100 mmProtection class IP 24Energy logic of the TwinFresh ventilation systemsThe ventilation system can be operated in reversible mode with energy supplyü -20 to + 50 °CEnergy recovery efficiency: = 85 %Air duct size: Ø100 mmProtection class IP 24Energy logic of the TwinFresh ventilation systems. The warm exhaust air is extracted from the room via the ceramic heat accumulator. The exhaust air heats and humidifies the heat accumulator. In doing so, it transfers up to 90% of the heat energy to the building. After some time the heat accumulator heats up and the ventilation system switches to supply air mode. CYCLUS II The fresh, cold outside air flows through the heat accumulator and removes the stored heat and humidity from the heat accumulator until the room temperature is reached. When the heat accumulator is cooled down, the ventilation system switches back to exhaust air operation. The cycle restarts Switching to supply and return air mode takes place every 70 seconds.
Delivery from
Kaiflex KK 1000x5000 mm 5m² self-adhesive 10mm w. Armaflex Aeroflex
64-1015
Kaiflex roll 10000x1000mm 10m² self-adhesive 10mm Application: This material is the optimal solution for refrigeration and air conditioning systems as well as heating and water pipes. Further areas of application can also be found for air ducts or for vehicle insulation, for campers, caravans, etc. Technical data: Kaiflex is a highly flexible, black foam based on synthetic rubber. The closed-cell material is used in areas where condensation must be safely prevented. The high quality requirements are achieved not least by the very fine cell structure of the rubber. This is reflected in a high water vapor diffusion resistance and a very low thermal conductivity. This combination of values ??represents a high level of safety for users and building owners with regard to condensation prevention and energy efficiency. · Lightweight, flexible, closed-cell insulation. material: rubber base property: self-adhesive flame retardant content: 5,00 m 2
Delivery from
Silencer SR 150/600, galvanised sheet steel, nozzle dimensions 150 mm, ventilation pipe diameter 150 mm, length 600 mm
66-SR150/600
Noise suppressor SR 150/600, galvanised sheet steel, nozzle dimensions 150 mm, diameter of the duct 150 mm, length 600 mmApplication areaDampening of the noise generated during operation of the ventilation units and resulting in a reduction of the noise level during operation of the ventilation units. Ensures a significant reduction of the noise level in the duct (see table of noise reduction) For the creation of a sound insulated ventilation system, we recommend the use of sound absorbers together with sound insulated fans. the housing of the sound absorber SR is made of galvanized steel and filled with a sound absorbing material from the inside. The protective layer of sound-absorbing fabric prevents the inner fibres from being pulled out. The housing of the sound absorber SRF consists of an outer and inner spiral duct made of aluminium alloy. The inner tube is filled from the inside with a sound-absorbing fabric. The inner surface is perforated and provided with a protective layer that prevents the inner fibres from being pulled out. The muffler can be bent with a minimum radius of up to twice the diameter. For every standard size, there are several variants of the sound insulation available. SR and SRF mufflers are equipped with rubber-sealed connecting flanges for tight connection to ventilation ducts. installation The mufflers must be installed in any position. A better sound-absorbing effect can be achieved by connecting the sound absorbers in a row. To prevent the flexible muffler from sagging, it should not only be attached to the cabinet but also to the centre of the cabinet.
Delivery from

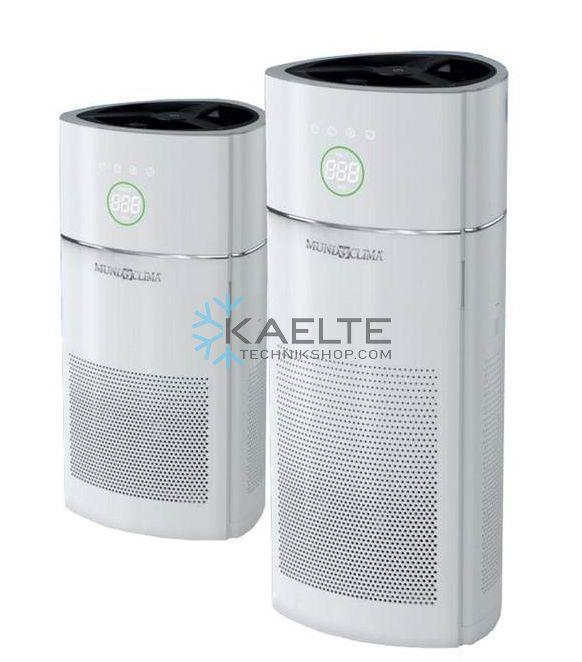

MundoClima Luftreiniger MU-PUR 600 bis 60 m2
12-4008439
Ozone generator air purifier WIGAM LOVAIR CLIMA removes various bacteria, mites, moulds, pollen, pollen, equipment from the environment, is successfully used in roses, public rooms and refrigerators, especially in air-conditioning systems and ventilated circulators, air purifiers, air-conditioning systems, refrigerators and air-conditioning systems. Srl has been tested Environmental quality research – Rodano – Milan.
Delivery from
STAG Air Purifier ST-PUR-40M
12-4008438
Ozone generator air purifier WIGAM LOVAIR CLIMA removes various bacteria, mites, moulds, pollen, pollen, equipment from the environment, is successfully used in roses, public rooms and refrigerators, especially in air-conditioning systems and ventilated circulators, air purifiers, air-conditioning systems, refrigerators and air-conditioning systems. Srl has been tested Environmental quality research – Rodano – Milan.
%
Delivery from

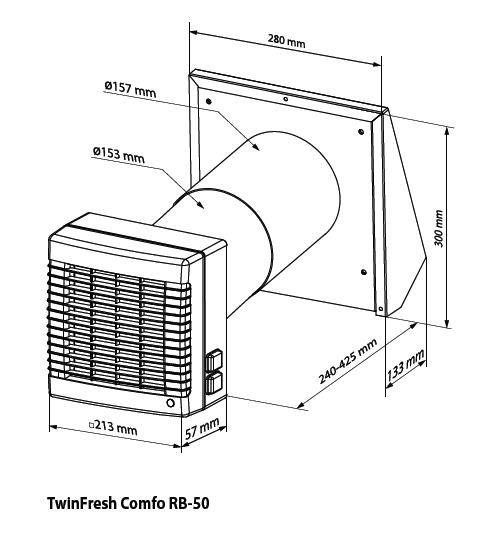

Ventilation system KWL TwinFresh RB-50 with control, max. Delivery rate 50 m3 / h
66-TFComfoRB-50
Lüftungsanlage (kontrollierte Wohnraumlüftung) TwinFresh RB-50:
Geschwindigkeit
1
2
3
Spannung, V / 50-60 Hz
1~ 100-230
Leistungsaufnahme, W
4,5
5
7
Stromaufnahme, A
24
26
39
Förderleistung, m3 /h (CFM)
21(12)
32(19)
50(29)
Schalldruckpegel @ 1 m, dBA* (Sones)
22(0,4)
29(0,7)
32(1,0)
Schalldruckpegel @ 3 m, dBA* (Sones)
13(0,2)
20(0,4)
23(0,5)
Dämmung des Außen-Schalldruckpegels, dBA**
40
Max. Fördermitteltemperatur,?? (? F)
von -20 (-4) bis +50 (122)
Wirkungsgrad der Wärmerückgewinnung, %***
88
83
75
Schutzart
IP24
Effiziente, zuverlässige und energiesparende Lüftungsanlagen TwinFresh Comfo rund um die Uhr:
Frische Luftzufuhr
Abfuhr der Abluft aus dem Raum
Luftreinigung von Staub und Insekten
Verhinderung der hohen Luftfeuchtigkeit und Schimmelbildung
Schutz gegen Strassenlärm
Wärmerückgewinnung und Feuchtigkeitsausgleich im Raum
Reduzierung der Heizungs- und Klimatisierungskosten
Geringer Energiebedarf
BETRIEBSLOGIK DER TWINFRESH LÜFTUNGSANLAGEN
Die Regeneration der Energie erfolgt durch den reversierenden Betrieb des Ventilators, der aus zwei Zyklen besteht:
ZYKLUS I. Die warme und verbrauchte Abluft wird dem Raum entzogen, läuft über den Keramik-Wärmetauscher. Dabei übergibt diese bis zu 88 % der Wärmeenergie. In 70 Sekunden wird der Wärmetauscher erwärmt und die Lüftungsanlage wechselt automatisch in den Zuluftbetrieb.
ZYKLUS II. Die frische Außenluft strömt über den Keramik-Wärmetauscher und entnimmt aus diesem die gespeicherte Wärme, bis die Raumtemperatur erreicht wird. In 70 Sekunden wird der Wärmetauscher abgekühlt und die Lüftungsanlage wechselt wieder in den Abluftbetrieb. Der Zyklus startet erneut.
Die Umschaltung in den Zu- und Abluftbetrieb findet alle 70 Sekunden statt.
STEUERUNG UND BETRIEBSARTEN DER TWINFRESH COMFO
Für Gebrauchskomfort und einfache Bedienung sind TwinFresh Comfo-Lüftungsanlagen mit einer Fernbedienung ausgestattet.
Wenn mehrere Lüftungsanlagen zu einem einzigen Netz der Lüftungsanlagen verbunden werden, empfängt das Signal von der Fernbedienung nur die erste Lüftungsanlage.
Die manuell betätigten Betriebsschalter für Basisbetriebsarten auf dem Gehäuse der Modelle TwinFresh Comfo machen die Betriebssteuerung der Anlagen noch mehr komfortabel und praktisch.
EIN BEISPIEL DES LÜFTUNGSSYSTEMS AUF BASIS VON TWINFRESH
Für ein Lüftungssystem auf Basis von TwinFresh montieren Sie eine Lüftungsanlage in jedem Raum.
Montieren Sie zwei oder mehr Lüftungsanlage in größeren Räumlichkeiten.
Zur kontrollierten Wohnraumlüftung empfehlen wir die Lüftungsanlagen paarweise zu montieren.
Stellen Sie einige Lüftungsanlage in den Zuluftbetrieb und andere Lüftungsanlage in den Abluftbetrieb ein.
Die TwinFresh Lüftungsanlagen können individuell verwendet werden.
Falls jede Lüftungsanlage separat betrieben wird, kann die Betriebsart jeder einzelnen Lüftungsanlage individuell eingestellt werden.
Die Luft strömt zwischen Räumen durch Türöffnungen und den Flur und dadurch entsteht die Luftzirkulation im Haus.
Dank des Lüftungssystems mit Energierückgewinnung auf Basis der TwinFreshLüftungsanlage werden die Betriebskosten für Heizung und Klimatisierung wesentlich reduziert.
Zur Erschaffung einer hocheffizienten Belüftung in Ihrem Haus empfehlen wir Ihnen auch den intelligenten VENTS iFan Ventilatoren in der Küche oder im Bad zu montieren. Dann wird die Abluft automatisch nach der Betätigung des Feuchtigkeits- oder Bewegungssensors entzogen.
Ein Beispiel des Lüftungssystems auf Basis von TwinFresh Comfo RB-50
TWINFRESH AUFBAU
Ventilatoreinheit
Die Lüftungsanlagen TwinFresh Comfo sind mit automatischen Verschlussklappen ausgestattet.
Der Ventilator läuft nicht (Verschlussklappen sind GESPERRT)
Der Ventilator läuft (Verschlussklappen sind GEÖFFNET)
Die Modelle TwinFresh Comfo RB1-50 sind mit einer dekorativen Abdeckung ausgestattet, welche mit einer Isolierungsschicht für extra Schalldämmung von innen ausgekleidet ist.
Elektrische Anschlussplatte
Die Modelle TwinFresh Comfo enthalten eine elektrische Anschlussplatte, welche die Wartung der Ventilatoren, Filter und des Wärmetauschers erleichtert.
Die Ventilatoreinheit wird an der elektrische Anschlussplatte mit Magneten und besonderen Stecker fixiert.
Der Innenteil der Lüftungsanlage ist nach Abnehmen der Ventilatoreinheit erreichbar, dabei sind keine Spezialwerkzeuge erforderlich.
Teleskoprohr
Die runden Lüftungsrohre sind aus PVC-Kunststoff gefertigt.
Die Teleskoplänge ist je nach der Wandstärke einstellbar, was die Montage schnell und einfach macht.
Keramik-Wärmetauscher
Der hocheffizienter Keramik-Wärmetauscher sichert die Rückgewinnung der Wärmeenergie aus der Abluft zur Erwärmung der Zuluft, mit der Effizienz der Wärmerückgewinnung bis zu 88 %.
Der einzigartige regenerative Wärmetauscher hat eine zellulare Struktur mit einer größeren Oberfläche und einem hohen Wirkungsgrad.
Der Wärmetauscher zeichnet sich durch seine hervorragenden Eigenschaften für die Wärmeübertragung und die gute Wärmetauscherkapazität aus.
Der Keramik-Wärmetauscher hat eine besondere antibakterielle Behandlung zur Verhinderung der Bakterienvermehrung.
Die antibakteriellen Eigenschaften der Beschichtung sind für 10 Jahre ausgelegt.
Der Keramik-Wärmetauscher ist innen mit einem wärmeisolierten Material ausgekleidet.
Reversierender DC Ventilator
Ein reversierender Axialventilator mit DC Motor und mit der Spannung von 12 V dient zur Be- und Entlüftung.
Dank der DC Technologie zeichnet sich der Ventilator mit niedrigem Energiebedarf aus.
Der Motor des Ventilators ist mit einem integriertem Überhitzungsschutz und Kugellagern für eine lange Lebensdauer bestückt.
Außenhaube
Dank des Sonderaufbaus der Außenhaube werden der Abluftstrom und das Kondensat, welches sich im Inneren der Außenhaube bildet, aus der Gebäudewand abgeführt.
Außerdem, verhindert die Außenhaube direktes Eindringen von Wasser und Fremdkörper in die Lüftungsanlage.
Das Innenteil der Außenhaube ist mit einer Isolierungsschicht ausgekleidet zur Schalldämmung und Verhinderung von Kondensatbildung in der Außenhaube.
Die EH 150 Außenhaube ist aus polymerbeschichtetem Aluminium gefertigt.
Die Außenhaube EH-2 150 ist aus polymerbeschichtetem Edelstahl gefertigt.
Dank der Labyrinthstruktur der Außenhaube wechselt der Luftstrom seine Richtung mehrmals und damit wird die Lüf-tungsanlage gegen Windeindringung in die Luftleitung geschützt.
Luftfilter
Die Zu- und Abluftströme werden durch zwei eingebauten Luftfilter mit der gesamten Filterklasse G3 gereinigt.
Die Filter reinigen die Zuluft vor Staub und Insekten und verhindern eine Verschmutzung der Lüftungsanlage.
Die Filter haben eine antibakterielle Beschichtung.
Die Filterreinigung erfolgt mit einem Staubsauger oder mit Wasserspülung, dabei wird die antibakterielle Lösung nicht entfernt.
F8 Filter (optional).
MONTAGEBEISPIEL
Montage in eine Standard-Wandstärke mit dem Einsatz der EH Außenhaube
Montage in eine dünne Wandstärke mit dem Einsatz der EH-2 Außenhaube
Eckmontage mit dem Einsatz von dem Montagesatz NP 60x204-0021
